Descriptif
La prise TV terminale de la gamme Odace
La prise Odace S920445 est une prise TV individuelle à 1 entrée, équipée d'un connecteur mâle CEI 9,52 mm. Elle reçoit le signal de l'antenne terrestre ou du coffret de communication. Pour la radio FM ou le satellite, voyez la prise TV/FM et la prise TV/FM/SAT.
Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement du câble coaxial
Le câble coaxial (diamètre extérieur 7 mm) se raccorde sur bornes à vis Pozidriv n° 1, avec un dénudage de 8 mm. Le support se fixe par vis. La prise répond à la norme EN 50083-4. Associez-la à une prise mixte RJ45 + TV dans le séjour, et retrouvez tous nos mécanismes Odace. Côté réception, notre rayon antennes TV et TNT propose les antennes à raccorder.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation : la NF C 15-100 impose des prises de communication dans le séjour et les chambres, reliées au tableau de communication.
Caractéristiques

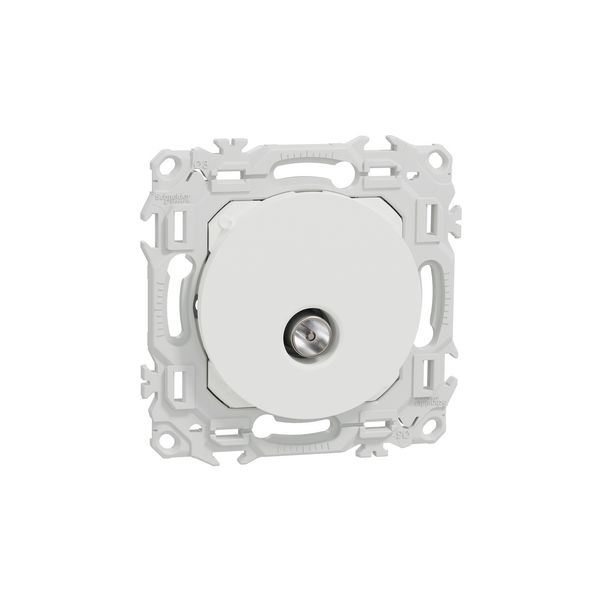

Prise TV simple mâle Odace blanc craie (réf. S920445)
- Fonction : Prise TV individuelle, 1 entrée
- Connecteur : TV mâle CEI 9,52 mm
- Perte de rendement : 12 dB minimum
- Raccordement : Bornes à vis Pozidriv n° 1, câble coaxial Ø 7 mm, dénudage 8 mm
- Fixation : Par vis
- Dimensions : 73,9 × 73,9 × 30,1 mm (L × H × P)
- Profondeur d'encastrement : 20,1 mm
- Protection : IP20D – IK04
- Normes : EN 50083-4, CE
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S920445
- EAN : 3606487213048
Questions fréquentes
Que contient la boîte ?
Elle est livrée avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 20,1 mm.
Comment se raccorde-t-elle ?
Raccordement : bornes à vis Pozidriv n° 1, câble coaxial Ø 7 mm, dénudage 8 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487213048
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
