Descriptif
Télévision, radio et satellite sur une seule prise

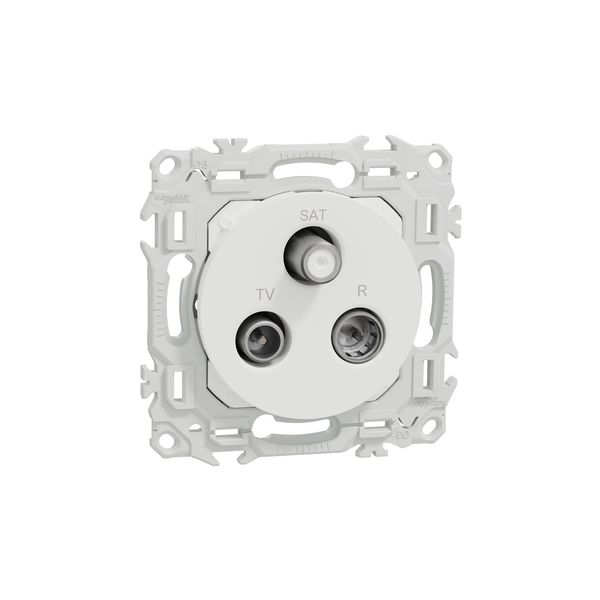

La prise Odace S920461 distribue trois signaux : TV (connecteur mâle CEI 9,52 mm), FM (femelle CEI 9,52 mm) et satellite (connecteur F femelle, 950 à 2 200 MHz, atténuation maxi de branche 2 dB). La sortie SAT laisse passer le courant continu pour alimenter la tête de la parabole. Pour la TV et la FM seules, voyez la prise TV/FM.
Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement et pose
Le câble coaxial (Ø extérieur 7 mm) se raccorde sur bornes à vis Pozidriv n° 1, dénudage 8 mm. Le support se fixe par vis et griffes ; prévoyez 22,2 mm de profondeur d'encastrement. La prise répond à la norme EN 50083-4. Combinez-la avec une prise RJ45 Cat. 6A pour un poste multimédia, et voyez tous nos mécanismes Odace.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation : la NF C 15-100 impose des prises de communication dans le séjour et les chambres, reliées au tableau de communication.
Caractéristiques
Prise TV/FM/SAT Odace blanc craie (réf. S920461)
- Fonction : Prise TV/FM/SAT, 1 entrée
- Connecteurs : TV mâle CEI 9,52 mm, FM femelle CEI 9,52 mm, SAT F femelle
- SAT : 950…2 200 MHz, atténuation maxi de branche 2 dB, passage du courant continu
- Raccordement : Bornes à vis Pozidriv n° 1, câble coaxial Ø 7 mm, dénudage 8 mm
- Fixation : Par vis et griffes
- Dimensions : 73,9 × 73,9 × 40 mm (L × H × P)
- Profondeur d'encastrement : 22,2 mm
- Protection : IP20D – IK04
- Normes : EN 50083-4, CE
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S920461
- EAN : 3606487213116
Questions fréquentes
Que contient la boîte ?
Elle est livrée avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 22,2 mm.
Comment se raccorde-t-elle ?
Raccordement : bornes à vis Pozidriv n° 1, câble coaxial Ø 7 mm, dénudage 8 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487213116
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
