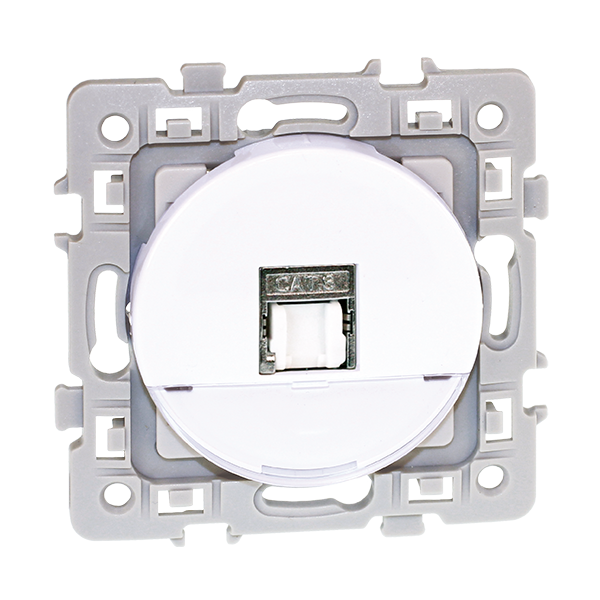

Prise RJ45 blindée Cat.6 STP (Grade 2 TV) blanc - 60272 Square Eur'Ohm

Prise RJ45 blindée Cat.6 STP (Grade 2 TV) Square de la marque Eur'Ohm réf. 60272

STP ou FTP, la différence tient au blindage du câble. Le FTP protège l'ensemble des paires torsadées sous un écran commun, tandis que le STP blinde chaque paire individuellement, en plus de la gaine extérieure. Cette prise est conçue pour ce second type de câble, un choix pertinent dans les environnements où les perturbations électromagnétiques sont plus présentes (à proximité de câbles électriques de puissance, d'éclairage industriel ou d'équipements générant des interférences).

Le classement Grade 2 TV de cette prise va dans le même sens : il désigne un niveau de blindage renforcé par rapport au Grade 1, pour transporter la donnée et le signal télévisé sur une même ligne avec une meilleure tenue aux perturbations.

Sur le reste, elle reprend les fondamentaux de la gamme RJ45 Square : 9 contacts, conformité à la norme NF EN 50173-1, catégorie 6 avec un débit jusqu'à 1 Gb/s et une fréquence jusqu'à 250 MHz. Sachant que le débit final d'une ligne dépend aussi de la qualité des câbles et cordons sur toute la longueur de distribution, et pas seulement de la prise elle-même.

Le blindage métallique se met à la terre automatiquement, par simple clip sur l'écran du câble. Le raccordement passe par des contacts autodénudants, avec une sortie inclinée, et les contacts sont repérés en double code couleur 568A / 568B pour respecter le bon standard de câblage. Un porte-étiquette de repérage est fourni pour identifier chaque ligne une fois posée.

Elle se pose comme les autres mécanismes Square : support de fixation, enjoliveur et protection de chantier fournis, fixation à vis (griffes réf. 60292 disponibles en option), entraxe de 71 mm pour une pose juxtaposée, plaque de 1 à 4 postes ou 2×3 à ajouter, installation en encastré ou en saillie (boîtes réf. 60291 ou 60281).

Renseignements techniques sur la prise RJ45 Eur'Ohm réf. 60272

• Gamme : Square
• Fonction : Prise courant faible - RJ45
• Catégorie : 6
• Débit max. : 1 Gb/s
• Fréquence max. : 250 MHz
• Type de câble : STP
• Grade : 2 TV
• Norme : NF EN 50173-1
• Connecteur : RJ45 8(8), 9 contacts
• Boîtier blindé : Oui, mise à la terre par clip
• Type de connexion : Contact autodénudant
• Direction de sortie : Inclinée
• Repérage : Double code couleur 568A / 568B, porte-étiquette inclus
• Nombre de modules : 2
• Mode de pose : Encastrée
• Type de fixation : À vis (ou en saillie avec boîtes 60291 / 60281)
• Enjoliveur : Oui - blanc brillant
• Plaque d'habillage (finition) : Non
• Dimensions (L x H x P) : 75 x 75 x 44,5 mm
• Profondeur d'encastrement : 37 mm
• Indice de protection : IP20 (usage intérieur uniquement)
