Descriptif
Réseau et télévision sur un seul poste

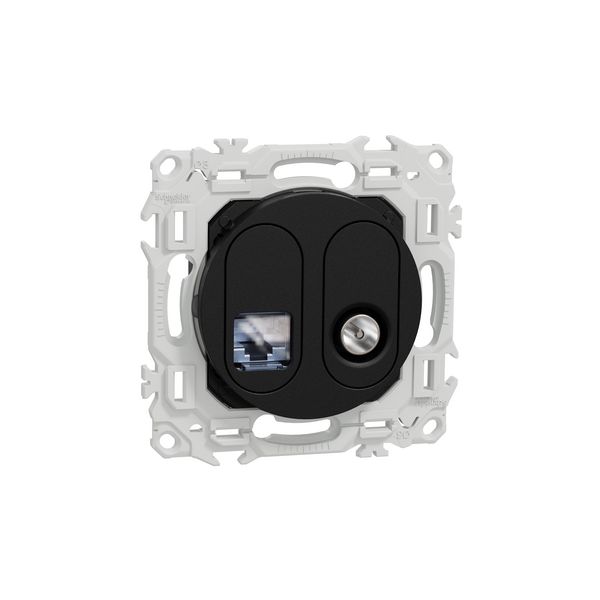

La prise mixte Odace S940141 regroupe une prise informatique RJ45 et une prise TV : idéale derrière un téléviseur ou une box. Le connecteur RJ45 8 contacts est en catégorie 6 (jusqu'à 250 MHz), en paire torsadée blindée (STP). Pour séparer les fonctions, voyez la prise RJ45 Cat. 6 STP et la prise TV simple.
Livré avec son support et son enjoliveur noir onyx
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur noir onyx (RAL 9005, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste noir onyx, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement et normes
Le RJ45 se raccorde par connexion autodénudante (IDC) et répond aux normes CEI 60603-7-5, ISO/CEI 11801, EN 50173-1 et TIA-568-2.D ; il est compatible avec le système Actassi S-One. Pour le câblage côté prise, suivez notre tutoriel comment câbler une prise RJ45. Voir aussi tous nos mécanismes Odace.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation : la NF C 15-100 impose des prises de communication dans le séjour et les chambres, reliées au tableau de communication.
Caractéristiques
Prise mixte RJ45 Cat. 6 STP + TV Odace noir onyx (réf. S940141)
- Fonction : Prise mixte RJ45 + TV
- RJ45 : 8 contacts, Cat. 6 (≤ 250 MHz), STP blindé
- Raccordement RJ45 : IDC (autodénudant)
- Compatibilité : Actassi S-One
- Fixation : Par vis et griffes
- Dimensions : 73,9 × 73,9 × 37,3 mm (L × H × P)
- Profondeur d'encastrement : 26,6 mm
- Protection : IP20D – IK04
- Normes : CEI 60603-7-5, ISO/CEI 11801, EN 50173-1, TIA-568-2.D, CE
- Finition : Noir onyx (RAL 9005), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S940141
- EAN : 3606487213260
Questions fréquentes
Avec quels produits est-elle compatible ?
Elle est compatible avec actassi S-One.
Que contient la boîte ?
Elle est livrée avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 26,6 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487213260
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Noir
Mode de Pose
Encastré
