Descriptif
Une prise RJ45 blindée pour faire passer la télévision

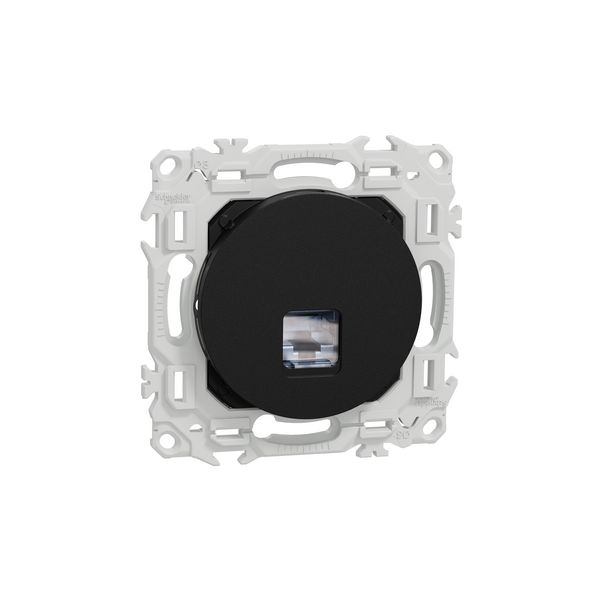

La prise Odace S940476 est une prise informatique RJ45 8 contacts de catégorie 6 (jusqu'à 250 MHz), en paire torsadée blindée (STP). Elle convient aux installations de grade 2TV au grade 3TV, qui distribuent aussi la télévision sur le réseau. Pour un grade 3TV avec plus de marge, voyez la prise Cat. 6A ou la double RJ45 Cat. 6A.
Livré avec son support et son enjoliveur noir onyx
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur noir onyx (RAL 9005, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste noir onyx, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement et normes
Le raccordement se fait par connexion autodénudante (IDC). La prise répond aux normes CEI 60603-7-5, ISO/CEI 11801, EN 50173-1 et TIA-568-2.D, et elle est compatible Actassi S-One. Notre tutoriel comment câbler une prise RJ45 détaille le câblage. Voir tous nos mécanismes Odace. Côté tableau, nos coffrets de communication grade 3 centralisent les prises RJ45 du logement.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation : la NF C 15-100 impose des prises de communication dans le séjour et les chambres, reliées au tableau de communication.
Caractéristiques
Prise RJ45 Cat. 6 STP grade 2TV à 3TV Odace noir onyx (réf. S940476)
- Fonction : Prise informatique RJ45, 1 prise
- Connecteur : RJ45 8 contacts, Cat. 6 (≤ 250 MHz)
- Blindage : STP (blindé), grade 2TV à 3TV
- Raccordement : IDC (autodénudant)
- Compatibilité : Actassi S-One
- Fixation : Par vis et griffes
- Dimensions : 73,9 × 73,9 × 37,3 mm (L × H × P)
- Profondeur d'encastrement : 26,6 mm
- Protection : IP20D – IK04
- Normes : CEI 60603-7-5, ISO/CEI 11801, EN 50173-1, TIA-568-2.D, CE
- Finition : Noir onyx (RAL 9005), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S940476
- EAN : 3606487213185
Questions fréquentes
Avec quels produits est-elle compatible ?
Elle est compatible avec actassi S-One.
Que contient la boîte ?
Elle est livrée avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 26,6 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487213185
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Noir
Mode de Pose
Encastré
