Prise Green'up Access voiture électrique Plexo composable

Prise de recharge Green'up Access Plexo composable

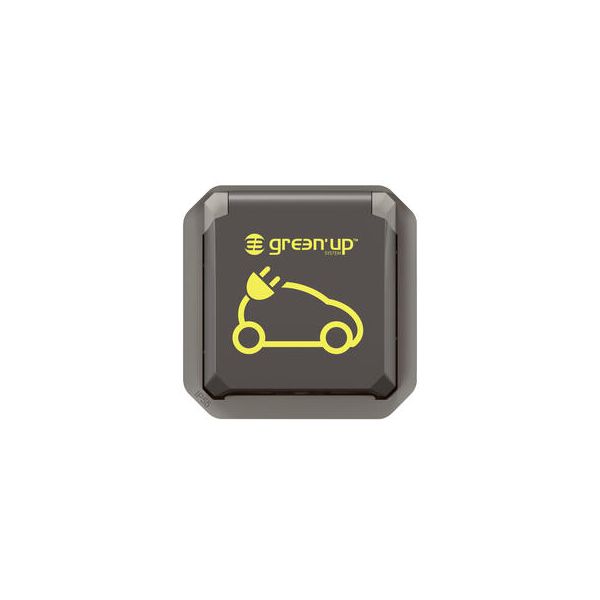

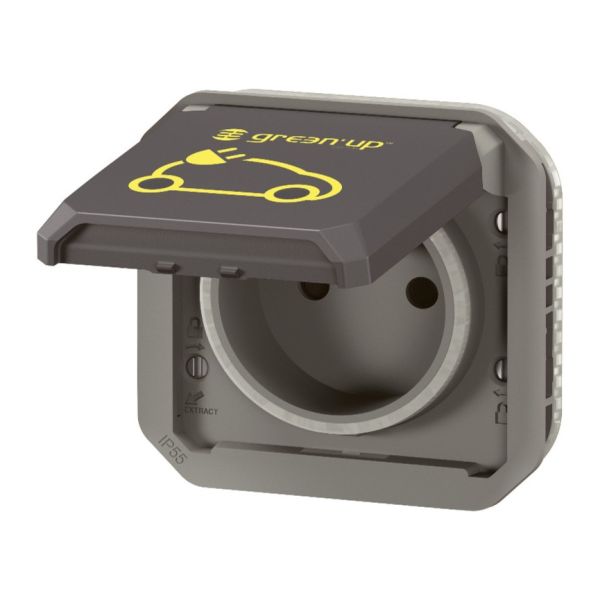

La prise Legrand Green'up Access 069885L est une prise 2P+T 16 A 230 V spécialement conçue pour recharger une voiture électrique ou hybride rechargeable avec le cordon mode 2 du constructeur. En version Plexo composable anthracite, c'est le mécanisme seul : il se complète avec un boîtier saillie ou un support pour une pose encastrée. Retrouvez toutes nos prises et bornes de recharge pour voiture électrique.

Système magnétique Green'up : une recharge jusqu'à 2 fois plus rapide

La prise intègre le système magnétique breveté Green'up System : les câbles de recharge compatibles détectent qu'ils sont branchés sur une prise Green'up et autorisent alors une intensité plus élevée. Grâce à cette détection, elle recharge jusqu'à 2 fois plus vite qu'une prise classique les véhicules compatibles équipés du cordon Green'up (à vérifier auprès du constructeur), avec une puissance de 3,7 kW maximum. La réglementation limite la recharge à 8 A sur une prise de courant ordinaire : homologuée 16 A VE, la prise Green'up permet d'aller au-delà en toute sécurité avec un cordon compatible.

À compléter : saillie ou encastré

Pour une pose en saillie, associez-la au boîtier saillie étanche Plexo 1 poste anthracite ; pour une pose encastrée, au support plaque étanche encastré 1 poste anthracite. Une fois installée, elle est IP55 (poussières et projections d'eau) et IK08 (choc de 5 joules). Le mécanisme se clipse et se déclipse sans outil.

Installation : ligne dédiée et protection magnétothermique

Elle se raccorde depuis le tableau électrique par une ligne dédiée en 3 × 2,5 mm² (une ligne par prise), protégée par un disjoncteur 20 A courbe C, placé en aval d'un interrupteur différentiel 30 mA type A, comme le demande la norme NF C 15-100. Le disjoncteur assure la protection magnétothermique de la ligne : son déclencheur thermique coupe en cas de surcharge prolongée, et son déclencheur magnétique coupe instantanément en cas de court-circuit (entre 5 et 10 fois le calibre en courbe C). L'interrupteur différentiel 30 mA type A protège les personnes, y compris contre les défauts à composante continue que peut produire l'électronique du véhicule. Son installation ne nécessite pas d'habilitation IRVE. Voir aussi la prise Green'up Access saillie 069785L et le kit de recharge Green'up encastré.

Questions fréquentes

Quelle protection prévoir au tableau électrique ?

Selon la NF C 15-100 : une ligne dédiée en 2,5 mm² protégée par un disjoncteur 20 A courbe C (protection magnétothermique contre les surcharges et les courts-circuits), en aval d'un interrupteur différentiel 30 mA de type A (protection des personnes).

À quoi sert le système magnétique Green'up ?

Il permet au câble de recharge compatible de reconnaître la prise Green'up et d'augmenter l'intensité de charge en toute sécurité. Une prise renforcée sans ce système, comme la prise Easy Charge Protec, fonctionne avec un câble mode 2 standard mais ne déclenche pas cette détection.

Combien de temps faut-il pour recharger ?

À 3,7 kW, une heure de charge rend environ 20 km d'autonomie selon la consommation du véhicule. Une nuit suffit à couvrir largement les trajets du quotidien ; une batterie de 50 kWh se recharge entièrement en une quinzaine d'heures.

Le boîtier est-il fourni ?

Non, la 069885L est le mécanisme seul. Ajoutez le boîtier saillie Plexo 1 poste anthracite (069601L) ou le support encastré 1 poste anthracite (069606L). Pour un produit complet prêt à poser, choisissez la prise saillie 069785L.

Faut-il une habilitation IRVE ?

Non, la prise Green'up Access ne nécessite pas d'habilitation IRVE. Son installation doit tout de même respecter la norme NF C 15-100.

Caractéristiques techniques

Prise Green'up Access 069885L

• Type : prise de courant 2P+T 16 A 230 V monophasée
• Puissance de charge : 3,7 kW maximum
• Modes de charge : mode 1 ou mode 2 (cordon 2P+T)
• Technologie : Green'up System, système magnétique de détection du câble, homologuée 16 A VE
• Contacts : laiton (CuZn) argenté
• Montage : Plexo composable, avec boîtier saillie ou support encastré (non fournis)
• Indice de protection : IP55 une fois installée
• Résistance aux chocs : IK08 (5 joules)
• Couleur : anthracite
• Raccordement : bornes à vis, fil de 1,5 à 4 mm²
• Dimensions du mécanisme : L 70,5 × H 70,5 × P 47,5 mm
• Température d'utilisation : -10 à +40 °C
• Protection amont (NF C 15-100) : disjoncteur 20 A courbe C + interrupteur différentiel 30 mA type A
• Ligne : dédiée, 3 × 2,5 mm²
• Usage : intérieur ou extérieur
• EAN : 3414971884410

📄 Fiche constructeur : Legrand Plexo 069885L (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : tirez la ligne dédiée en 2,5 mm² et prévoyez dès le départ le disjoncteur 20 A courbe C et l'interrupteur différentiel 30 mA type A exigés par la NF C 15-100 : le disjoncteur protège la ligne contre les surcharges et les courts-circuits, le différentiel protège les personnes.
