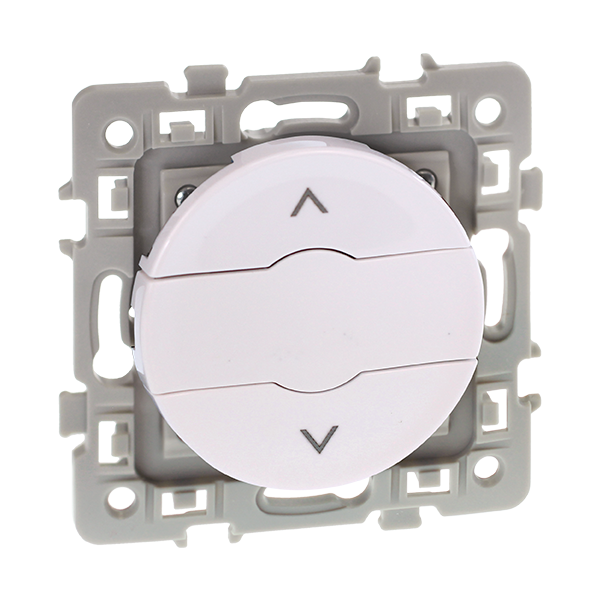

Interrupteur de volet roulant 3 positions montée / stop / descente blanc Square

Descriptif

Un appui suffit

Appuyez sur « montée » ou « descente » : le volet roulant finit sa course seul, sans garder le doigt sur la touche (le moteur doit être équipé de fins de course). La touche « stop » interrompt le mouvement à tout moment. Pour piloter plusieurs volets ensemble, voir notre article réaliser la centralisation des volets roulants.

Pose et finition

Il est livré avec support, enjoliveur et protection de chantier. Il s'installe dans une boîte d'encastrement (40 mm de profondeur minimum, par exemple la boîte à sceller 1 poste) et s'habille d'une plaque Square 1, 2, 3, 4 ou 2 × 3 postes, comme la plaque 1 poste ou la plaque 2 postes (entraxe 71 mm à l'horizontale comme à la verticale). En saillie, utilisez le cadre saillie 1 poste ou le cadre 2 postes ; dans une ancienne boîte sans vis, ajoutez des griffes Square.

Toute la gamme Square

Il se raccorde par bornes automatiques. Retrouvez tous les mécanismes Square et les accessoires Square.

Pour quel logement ?

Pour une maison ou un appartement équipé de volets roulants électriques, en construction neuve comme en rénovation.

Caractéristiques

Interrupteur de volet roulant 3 positions montée / stop / descente blanc Square (réf. 60223)

• Fonction : Commande de volet roulant 3 positions (montée / stop / descente)
• Nombre de pôles : 2
• Connexion : Bornes automatiques
• Profondeur min. de boîte : 40 mm
• Dimensions : 75 × 75 mm
• Indice de protection : IP21 – IK04
• Montage : Encastré ou en saillie (cadres 60291 / 60281), entraxe 71 mm
• Couleur : Blanc brillant
• Matière : Thermoplastique
• Référence : 60223
