Interrupteur différentiel 2P 40 A 30 mA type AC

Descriptif

La protection des personnes en tête de rangée

Cet interrupteur coupe le courant dès qu’une fuite de 30 mA est détectée. Il se place en tête de rangée et protège les disjoncteurs placés en aval. Pour bien le dimensionner, lisez comment calibrer un inter différentiel.

Type AC

Le type AC convient aux circuits classiques : éclairage, prises, chauffage. La plaque de cuisson et le lave-linge demandent un type A. Voir différentiel type AC, A, F ou B.

Bornes décalées et alimentation

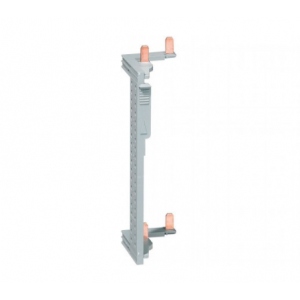

Les bornes décalées laissent passer la barre de pontage 1P des disjoncteurs 1P+N. Entre deux rangées, une barre d’alimentation relie les différentiels. Toute la gamme est dans les interrupteurs différentiels Hager.

Pour quel logement ?

Pour le tableau électrique d’une maison ou d’un appartement, en construction neuve comme en rénovation. La norme NF C 15-100 impose au moins deux interrupteurs différentiels 30 mA par logement, dont un de type A pour les circuits de la plaque de cuisson et du lave-linge ; le calibre 40 A se choisit selon la puissance des circuits placés en aval.

Caractéristiques

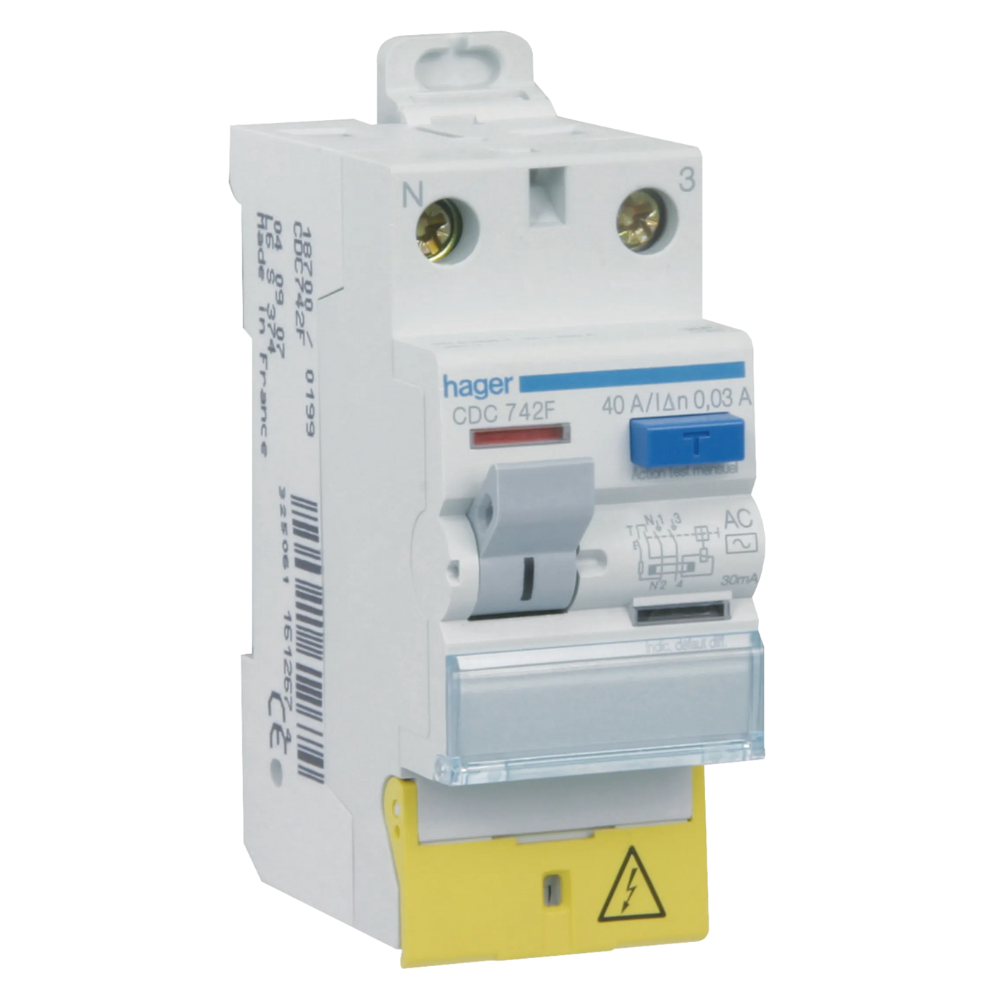

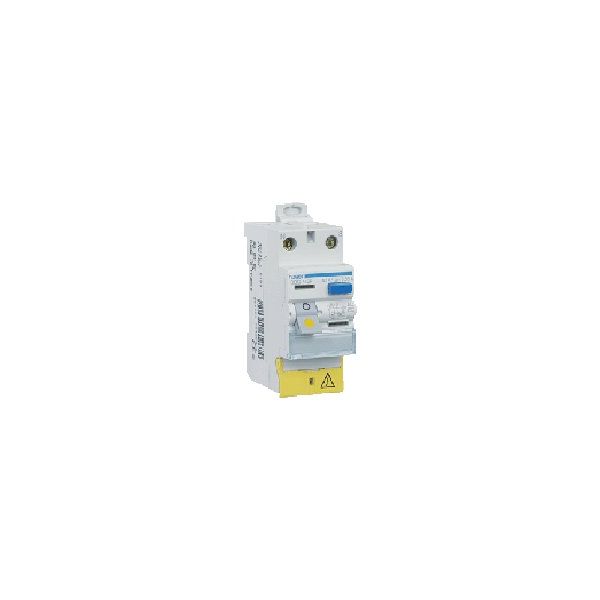

Interrupteur différentiel 2P 40 A 30 mA type AC (réf. CDC742F)

• Type de pôles : 1P+N
• Nombre de pôles : 2
• Courant nominal (In) : 40 A
• Courant différentiel assigné Idn : 30 mA
• Pouvoir de fermeture et de coupure : 0,63 kA
• Courant conditionnel de court-circuit assigné Inc selon EN61008-1 : 6 kA
• Raccordement : Bornes à vis
• Tension d’emploi : 230 V
• Nombre de modules : 2
• Type de protection différentielle : AC
• Indice de protection : IP20
• Section de raccord bornes aval en câble rigide : 1 à 25 mm²
• Section raccordable : 1 à 16 mm²
• Température de service : -25 à 40 °C
• Dimensions (L × H × P) : 35 × 83 × 70 mm
• EAN : 3250611612674
• Garantie constructeur : 2 ans
• Référence : CDC742F

Fiche constructeur Hager (PDF)
