Descriptif
Commander une VMC 2 vitesses

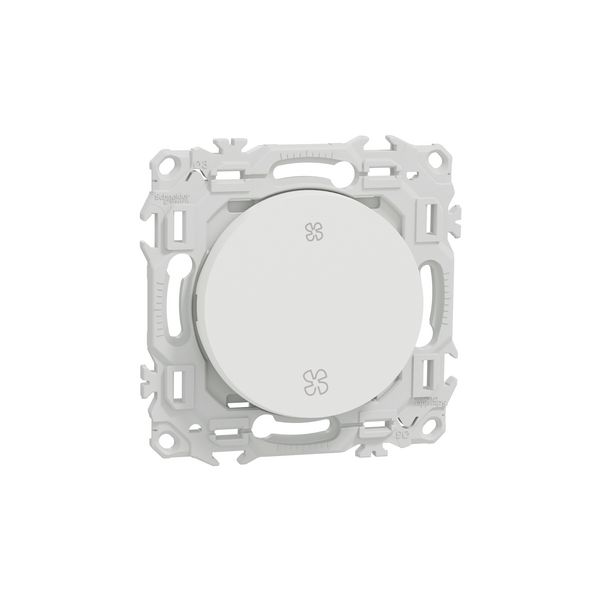

La commande Odace S920233 est un va-et-vient à bascule repéré par un symbole ventilateur, pour commander une VMC 2 vitesses, généralement depuis la cuisine. Elle est convertible en poussoir. Pour l'éclairage de la même pièce, ajoutez un va-et-vient Odace sur une plaque 2 postes.
Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement
Les 3 bornes automatiques acceptent de 1 × 1,5 à 2 × 2,5 mm² en rigide, souple ou multibrins (dénudage 12 mm). Le support se fixe par vis ou par griffes. Voir tous nos mécanismes Odace. Pour l'appareil lui-même, voyez nos VMC hygroréglables type B.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.
Caractéristiques
Interrupteur ou poussoir VMC 2 vitesses Odace 10 AX blanc craie (réf. S920233)
- Fonction : Commande VMC 2 vitesses (va-et-vient ou poussoir)
- Actionneur : Bascule, marquage symbole ventilateur
- Calibre : 10 AX – 250 V~, 50/60 Hz
- Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm
- Fixation : Par vis et griffes
- Dimensions : 74 × 74 × 31,2 mm (L × H × P)
- Profondeur d'encastrement : 16,6 mm
- Protection : IP21D – IK04
- Normes : EN 60669-1, NF
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S920233
- EAN : 3606487212478
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 16,6 mm.
Comment se raccorde-t-il ?
Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487212478
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
