Pourquoi choisir un interrupteur différentiel Schneider?

Les interrupteurs différentiels sont un élément indispensable de votre tableau électrique : placés généralement en tête à gauche du tableau, ils protègent l'ensemble des circuits en aval en coupant automatiquement le courant en cas de fuite vers la terre, évitant ainsi tout risque d'électrocution. Chez Schneider Electric, ils sont disponibles en sensibilité 30 mA de type AC ou A, ce dernier étant obligatoire pour certains circuits spécifiques comme les plaques de cuisson ou les lave-linge. Le calibre (25A, 40A, 63A) doit être choisi selon le nombre de circuits regroupés sous cet interrupteur différentiel. Découvrez notre sélection de tableau électrique Schneider .

Comment raccorder un interrupteur différentiel Schneider entre deux rangées du tableau ?

Le raccordement d'un interrupteur différentiel Schneider entre deux rangées d'un même tableau Resi9 se fait à l'aide de peignes de raccordement verticaux compatibles, spécialement conçus pour relier électriquement les disjoncteurs situés en aval de l'interrupteur différentiel, même lorsqu'ils se trouvent sur une rangée différente. Cette configuration est courante lorsque le nombre de circuits à protéger par un même différentiel dépasse la capacité d'une seule rangée du coffret. Le peigne vertical assure la continuité électrique entre les rangées tout en respectant les règles de sécurité et l'intensité nominale de l'interrupteur différentiel en amont, qui ne doit jamais être dépassée par la somme des intensités des disjoncteurs pontés. Avant toute intervention, il est indispensable de couper l'alimentation générale au disjoncteur de branchement et de vérifier l'absence de tension à l'aide d'un tournevis testeur ou d'un multimètre. Ce type de raccordement, bien que réalisable par un bricoleur averti, nécessite une bonne compréhension du schéma électrique du tableau et gagne à être confié à un professionnel, notamment lors d'une rénovation complète du tableau électrique ou d'une extension du nombre de circuits protégés.

Quelle est la sensibilité recommandée pour un interrupteur différentiel Schneider en habitat ?

Une sensibilité de 30 mA de type AC ou A est recommandée selon les circuits concernés, pour équiper votre tableau électrique Schneider Resi9. Le type AC, le plus courant et le plus économique, convient à la majorité des circuits classiques d'un logement. Le type A, en revanche, est recommandé, voire obligatoire selon la norme NF C15-100, pour les circuits alimentant des équipements électroniques spécifiques susceptibles de générer des courants de fuite avec une composante continue, comme les plaques de cuisson à induction, les lave-linge, les lave-vaisselle ou encore les bornes de recharge de véhicule électrique. Un interrupteur différentiel de type AC installé sur un circuit nécessitant un type A ne détecterait pas correctement certains défauts, ce qui représente un risque réel pour la sécurité des occupants. Il est donc essentiel d'identifier précisément les équipements raccordés à chaque circuit avant de choisir le type de protection différentielle adapté. En cas de rénovation d'un tableau ancien encore équipé exclusivement en type AC, il est vivement conseillé de faire vérifier l'installation par un professionnel.

Filtres

Interrupteur différentiel Schneider

Interrupteurs différentiels bipolaires et tétrapolaires Schneider

Les interrupteur différentiels Schneider ont pour fonctionnalités de se raccorder d'une rangée à l'autre de votre tableau électrique Schneider par des peignes verticaux. Le raccordement avec les disjoncteurs de la rangée se réalise par un peigne de raccordement horizontal. Pour réaliser votre installation électrique en respectant la norme NF C 15-100. N'hésitez pas à aller voir notre rubrique conseil : composer mon tableau de répartition électrique

Promo

Inter différentiel Resi9 XP 25A type AC-FIX 30mA - R9PRC225 - Schneider

R9PRC225-FIN

Inter différentiel Schneider Resi9 XP 25A type AC 30mA - R9PRC225

Prix spécial 48,10 € TTC Ancien prix 73,13 € TTC

En stock

Promo

R9PRC240

Inter différentiel Schneider Resi9 XP 40A type AC 30mA - R9PRC240

Prix spécial 45,55 € TTC Ancien prix 68,50 € TTC

En stock

Promo

R9PRC263

Inter différentiel Schneider Resi9 XP 63A type AC 30mA - R9PRC263

Prix spécial 74,26 € TTC Ancien prix 117,52 € TTC

En stock

Promo

R9PRA240

Inter différentiel Schneider Resi9 XP 40A type A 30mA - R9PRA240

Prix spécial 55,25 € TTC Ancien prix 83,23 € TTC

En stock

Promo

R9PRA263

Prix spécial 95,95 € TTC Ancien prix 103,88 € TTC

En stock

A9R11440

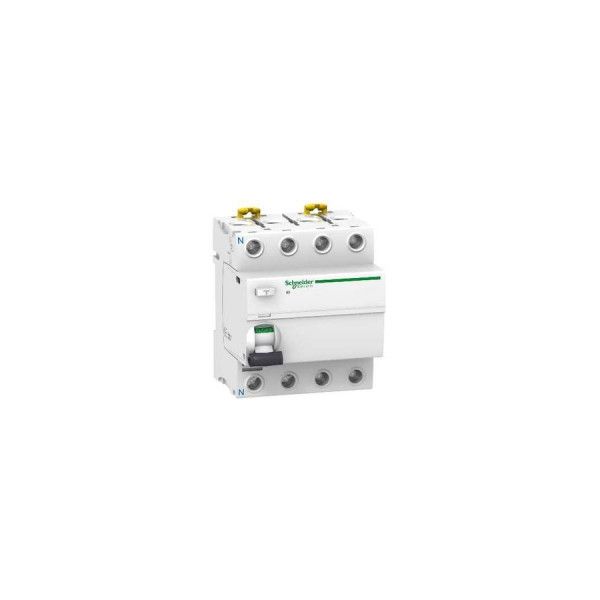

Inter différentiel tétrapolaire Schneider 40A type AC 30mA - A9R11440

281,90 € TTC

Stock plateforme

R9PRC440

Interr différentiel Schneider Resi9 XP tétrapolaire 40A type AC 30mA - R9PRC440

209,70 € TTC

Stock plateforme

R9PRC463

Interr différentiel Schneider Resi9 XP tétrapolaire 63A type AC 30mA - R9PRC463

305,76 € TTC

Stock plateforme

R9PRA440

Interr différentiel Schneider Resi9 XP tétrapolaire 40A type A 30mA - R9PRA440

243,40 € TTC

Stock plateforme

R9PRA463

Interr différentiel Schneider Resi9 XP tétrapolaire 63A type A 30mA - R9PRA463

367,40 € TTC

Stock plateforme

: Les interrupteurs différentiels sont un élément indispensable de votre tableau électrique : placés généralement en tête à gauche du tableau, ils protègent l'ensemble des circuits en aval en coupant automatiquement le courant en cas de fuite vers la terre, évitant ainsi tout risque d'électrocution. Chez Schneider Electric, ils sont disponibles en sensibilité 30 mA de type AC ou A, ce dernier étant obligatoire pour certains circuits spécifiques comme les plaques de cuisson ou les lave-linge. Le calibre (25A, 40A, 63A) doit être choisi selon le nombre de circuits regroupés sous cet interrupteur différentiel. Découvrez notre sélection de tableau électrique Schneider.
: Le raccordement d'un interrupteur différentiel Schneider entre deux rangées d'un même tableau Resi9 se fait à l'aide de peignes de raccordement verticaux compatibles, spécialement conçus pour relier électriquement les disjoncteurs situés en aval de l'interrupteur différentiel, même lorsqu'ils se trouvent sur une rangée différente. Cette configuration est courante lorsque le nombre de circuits à protéger par un même différentiel dépasse la capacité d'une seule rangée du coffret. Le peigne vertical assure la continuité électrique entre les rangées tout en respectant les règles de sécurité et l'intensité nominale de l'interrupteur différentiel en amont, qui ne doit jamais être dépassée par la somme des intensités des disjoncteurs pontés. Avant toute intervention, il est indispensable de couper l'alimentation générale au disjoncteur de branchement et de vérifier l'absence de tension à l'aide d'un tournevis testeur ou d'un multimètre. Ce type de raccordement, bien que réalisable par un bricoleur averti, nécessite une bonne compréhension du schéma électrique du tableau et gagne à être confié à un professionnel, notamment lors d'une rénovation complète du tableau électrique ou d'une extension du nombre de circuits protégés.
: Une sensibilité de 30 mA de type AC ou A est recommandée selon les circuits concernés, pour équiper votre tableau électrique Schneider Resi9. Le type AC, le plus courant et le plus économique, convient à la majorité des circuits classiques d'un logement. Le type A, en revanche, est recommandé, voire obligatoire selon la norme NF C15-100, pour les circuits alimentant des équipements électroniques spécifiques susceptibles de générer des courants de fuite avec une composante continue, comme les plaques de cuisson à induction, les lave-linge, les lave-vaisselle ou encore les bornes de recharge de véhicule électrique. Un interrupteur différentiel de type AC installé sur un circuit nécessitant un type A ne détecterait pas correctement certains défauts, ce qui représente un risque réel pour la sécurité des occupants. Il est donc essentiel d'identifier précisément les équipements raccordés à chaque circuit avant de choisir le type de protection différentielle adapté. En cas de rénovation d'un tableau ancien encore équipé exclusivement en type AC, il est vivement conseillé de faire vérifier l'installation par un professionnel.
