Interrupteur différentiel 40A 30mA type F (Hpi) vis/auto

Interrupteur différentiel 40 A 30 mA type F (Hpi)

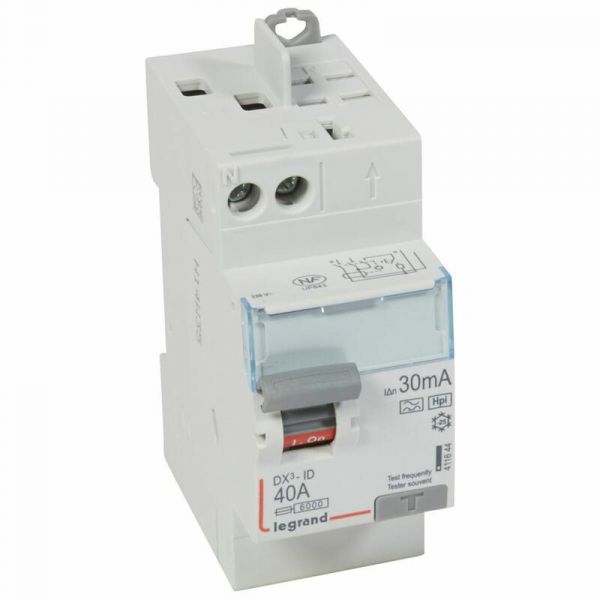

L'interrupteur différentiel Legrand DX³ 411644 coupe automatiquement l'alimentation des circuits placés en aval dès qu'il détecte une fuite de courant à la terre. Le type F (Hpi) détecte les défauts à composantes alternative et continue, y compris les courants de défaut haute fréquence, et offre une immunité renforcée aux déclenchements intempestifs. Il est conseillé pour le congélateur, la pompe à chaleur, la climatisation ou le matériel informatique. Retrouvez toute la gamme dans nos interrupteurs différentiels Legrand.

Sensibilité 30 mA : protection des personnes

Sa sensibilité de 30 mA assure la protection des personnes contre les contacts indirects. C'est la sensibilité exigée par la NF C 15-100 en tête de chaque groupe de circuits d'un logement. Bipolaire (2P), il coupe la phase et le neutre sous 230 V. Il doit être protégé contre les surcharges par un disjoncteur d'intensité nominale au plus égale à la sienne (40 A).

Arrivée à vis, départ automatique en haut

L'arrivée se fait en haut par bornes à vis et le départ en haut par bornes automatiques, sans vis à serrer. La répartition vers les disjoncteurs Legrand se fait rapidement par peigne d'alimentation HX³. Section de câble : rigide de 0,75 à 50 mm², souple de 0,75 à 35 mm².

2 modules, compatible auxiliaires DX³

Il occupe 2 modules (35,6 mm) sur rail DIN et accepte les auxiliaires DX³. Un porte-étiquette permet de repérer les circuits protégés et la manette indique l'état ON (rouge) ou OFF (vert). Voir aussi les versions interrupteur différentiel 40 A type AC vis/auto et interrupteur différentiel 40 A type A vis/auto.

Questions fréquentes

Quand choisir un type F (Hpi) ?

Le type F est conseillé pour les circuits qui ne doivent pas être coupés sans raison : congélateur, pompe à chaleur, climatisation, alarme ou informatique. Il détecte aussi les défauts haute fréquence des appareils à variateur électronique.

Comment raccorder le départ automatique ?

Dénudez le fil à la longueur indiquée sur l'appareil puis insérez-le dans la borne automatique : le serrage est immédiat et constant dans le temps, sans outil.

Quel calibre choisir : 40 ou 63 A ?

Le calibre dépend de la somme des circuits placés en aval et du disjoncteur de branchement. L'interrupteur différentiel ne protège pas contre les surcharges : il doit être placé en aval d'un disjoncteur dont le calibre est au plus égal au sien.

Caractéristiques techniques

Interrupteur différentiel DX³ 411644

• Pôles : bipolaire 2P (phase + neutre)
• Calibre : 40 A
• Sensibilité : 30 mA
• Type : type F (Hpi)
• Tension : 230 V~, 50/60 Hz
• Raccordement : arrivée en haut par bornes à vis, départ en haut par bornes automatiques
• Section de câble : rigide 0,75 à 50 mm², souple 0,75 à 35 mm²
• Encombrement : 2 modules (35,6 mm)
• Dimensions : L 35,6 × H 98,9 × P 77,8 mm
• Tenue aux courts-circuits : Icw 10 kA
• Peigne : HX³
• Auxiliaires : compatibles DX³
• Protection : IP20, IK04
• Norme : NF EN 61008-1
• EAN : 3245064116442

📄 Fiche constructeur : Legrand DX³ 411644 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Placez le congélateur, la pompe à chaleur ou la box internet derrière ce type F : vous limitez les coupures intempestives, par exemple lors d'un orage.
