Comment fixer de l'appareillage électrique ?

Plusieurs paramètre sont à prendre en compte : la profondeur de la boîte d’encastrement, le système de fixation (à vis ou à griffe). La profondeur : la profondeur standard est de 40mm , il en existe d'autre 30mm, 50mm, 60mm etc... Plus la boite sera profonde, plus vous serez alaise pour faire passer vos fils. Attention, la plupart des cloisons faisans 50mm, vous pouvez facilement passer de l'autre côté si vous faites le mauvais choix. Il existe également depuis peu des boites d'encastrements spéciales domotique, qui intègrent un emplacement pour un micromodule. La fixation : certaine boite d'encastrement sont démunies de vis, dans ce cas il faudra installer des supports à griffes (attention, ce système de fixation est interdit dans la construction neuve.) Dans la gamme Legrand Dooxie , le support et le mécanisme ne font qu'un, il vous faudra acheter 2 griffes pour transformer le système de fixation, il en va de même pour la gamme Schneider Odace. Néanmoins, pour Legrand Céliane et Mosaic, le support sera à changer pour passer des vis aux griffes. Pour le système à vis, il suffira simplement d'utiliser les deux vis de la boite d'encastrement.

De quoi est composé l'appareillage électrique ?

Suivant les marques, l'appareillage peut se composer différemment, Néanmoins le principe reste le même. Il vous faudra : - Le support - Le mécanisme - L'enjoliveur - La plaque de finition Certaines gammes d'appareillages comme, Legrand Dooxie ou Schneider Odace rassemble le support, le mécanisme et l'enjoliveur en 1 seul produit, il reste simplement à choisir la plaque de finition. C'est plus pratique, mais cela offre moins de possibilités, dans la gamme appareillage électrique Céliane de la marque Legrand, il vous faudra sélectionner les 4 éléments. Pour plus de facilité chez Bâtir Moins Cher, nous avons constitué des ensembles complets afin de faciliter votre choix.

Combien de prises de courant faut-il par pièce ?

La norme NF C 15-100 demande au moins 5 prises dans le séjour (une par tranche de 4 m²), 3 dans une chambre et 6 dans la cuisine, dont 4 au-dessus du plan de travail.

Faut-il acheter le mécanisme et la plaque séparément ?

Cela dépend de la gamme. Certains appareillages sont vendus complets, prêts à poser. D'autres se composent d'un mécanisme, d'un support et d'une plaque à choisir à part. La fiche produit le précise.

À quelle hauteur poser les prises et les interrupteurs ?

L'axe d'une prise 16 A doit être à au moins 5 cm du sol fini, 12 cm pour une prise 32 A. Dans un logement neuf, les interrupteurs se placent entre 0,90 et 1,30 m du sol.

Prise 16 A ou prise 32 A : quelle différence ?

La prise 16 A 2P+T sert à tous les usages courants : lampes, électroménager, chargeurs. Elle se raccorde en 1,5 mm² sur un disjoncteur 16 A (8 prises au plus), ou en 2,5 mm² sur un disjoncteur 20 A (12 prises au plus). La prise ou la sortie de câble 32 A est réservée à la plaque de cuisson : elle se raccorde en 6 mm² sur un disjoncteur 32 A.

Appareillage électrique

Appareillage électrique : interrupteurs, prises et commandes

L'appareillage électrique regroupe tout ce qui commande et alimente l'installation : interrupteurs, va-et-vient, poussoirs, prises de courant et prises de communication. Selon la norme NF C 15-100 (lire NF C 15-100, le changement c'est maintenant), un séjour compte au moins 5 prises et une chambre au moins 3. Bâtir Moins Cher propose les gammes Legrand et Schneider en encastré : Legrand Céliane, Dooxie et Mosaic, Schneider Odace. Pour l'extérieur et les pièces humides, Legrand Plexo et Schneider Mureva sont étanches. On trouve aussi des prises avec chargeur USB-A ou USB-C, des prises RJ45, TV et haut-parleur, des prises de sol et des blocs escamotables pour le plan de travail.

La fonction : va-et-vient, poussoir, permutateur, variateur, détecteur, prise 2P+T, USB, RJ45.
La pose : encastrée dans une boîte, ou en saillie avec un cadre.
Le lieu : intérieur, ou étanche IP44 à IP55 pour l'extérieur et le garage.
La finition : plaques de 1 à 4 postes, en blanc, noir, métal, bois ou couleur.

Voir aussi les gammes Legrand Dooxie, Legrand Mosaic, Legrand Plexo, Schneider Mureva et les prises de sol. À lire : prise de courant et norme NF C 15-100 et le schéma d'un va-et-vient.

Promo

080251

À partir de 23,21 € TTC Ancien prix 26,68 € TTC

À 24,52 € TTC Ancien prix 29,53 € TTC

Stock plateforme

Promo

LEGMO-VVD-N

Double interrupteur ou va-et-vient Mosaic noir

À partir de 30,11 € TTC Ancien prix 34,08 € TTC

À 31,42 € TTC Ancien prix 36,94 € TTC

Stock plateforme

Vous lisez actuellement la page 1
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
Page 8
Page 9
Page 10
Page 11
...
Page 59
Page Suivant

LEGRAND

SCHNEIDER

EUR'OHM

: Plusieurs paramètre sont à prendre en compte :

la profondeur de la boîte d’encastrement, le système de fixation (à vis ou à griffe).

La profondeur :

la profondeur standard est de 40mm, il en existe d'autre 30mm, 50mm, 60mm etc... Plus la boite sera profonde, plus vous serez alaise pour faire passer vos fils. Attention, la plupart des cloisons faisans 50mm, vous pouvez facilement passer de l'autre côté si vous faites le mauvais choix. Il existe également depuis peu des boites d'encastrements spéciales domotique, qui intègrent un emplacement pour un micromodule.

La fixation :

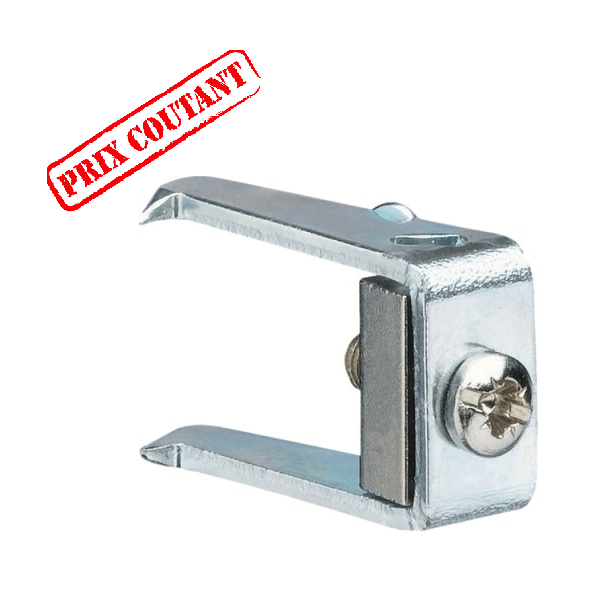

certaine boite d'encastrement sont démunies de vis, dans ce cas il faudra installer des supports à griffes (attention, ce système de fixation est interdit dans la construction neuve.) Dans la gamme Legrand Dooxie, le support et le mécanisme ne font qu'un, il vous faudra acheter 2 griffes pour transformer le système de fixation, il en va de même pour la gamme Schneider Odace. Néanmoins, pour Legrand Céliane et Mosaic, le support sera à changer pour passer des vis aux griffes.

Pour le système à vis, il suffira simplement d'utiliser les deux vis de la boite d'encastrement.
: Suivant les marques, l'appareillage peut se composer différemment, Néanmoins le principe reste le même.

Il vous faudra :

- Le support

- Le mécanisme

- L'enjoliveur

- La plaque de finition

Certaines gammes d'appareillages comme, Legrand Dooxie ou Schneider Odace rassemble le support, le mécanisme et l'enjoliveur en 1 seul produit, il reste simplement à choisir la plaque de finition.

C'est plus pratique, mais cela offre moins de possibilités, dans la gamme appareillage électrique Céliane de la marque Legrand, il vous faudra sélectionner les 4 éléments. Pour plus de facilité chez Bâtir Moins Cher, nous avons constitué des ensembles complets afin de faciliter votre choix.
: La norme NF C 15-100 demande au moins 5 prises dans le séjour (une par tranche de 4 m²), 3 dans une chambre et 6 dans la cuisine, dont 4 au-dessus du plan de travail.
: Cela dépend de la gamme. Certains appareillages sont vendus complets, prêts à poser. D'autres se composent d'un mécanisme, d'un support et d'une plaque à choisir à part. La fiche produit le précise.
: L'axe d'une prise 16 A doit être à au moins 5 cm du sol fini, 12 cm pour une prise 32 A. Dans un logement neuf, les interrupteurs se placent entre 0,90 et 1,30 m du sol.
: La prise 16 A 2P+T sert à tous les usages courants : lampes, électroménager, chargeurs. Elle se raccorde en 1,5 mm² sur un disjoncteur 16 A (8 prises au plus), ou en 2,5 mm² sur un disjoncteur 20 A (12 prises au plus). La prise ou la sortie de câble 32 A est réservée à la plaque de cuisson : elle se raccorde en 6 mm² sur un disjoncteur 32 A.
