Descriptif
Deux commandes dans un seul poste

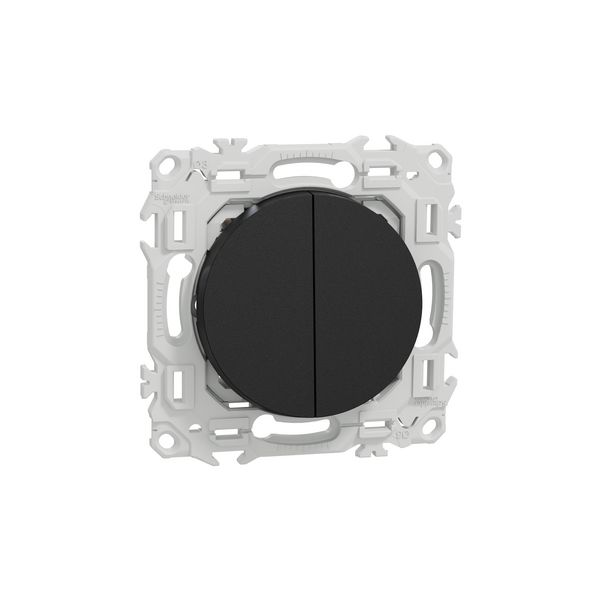

La double commande Odace S940214 réunit deux va-et-vient à bascule indépendants, chacun convertible en bouton-poussoir, pour commander deux circuits depuis un même poste. Elle existe en version à levier et en version lumineuse avec LED ; en simple, voyez le va-et-vient ou poussoir.
Livré avec son support et son enjoliveur noir onyx
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur noir onyx (RAL 9005, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste noir onyx, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement et options
Les 6 bornes automatiques (3 par voie) acceptent de 1 × 1,5 à 2 × 2,5 mm² en rigide, souple ou multibrins (dénudage 12 mm). Le support se fixe par vis ou par griffes. Une LED de signalisation peut être ajoutée en option. Pour le câblage, lisez schéma électrique d'un interrupteur va-et-vient. Voir tous nos mécanismes Odace.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.
Caractéristiques
Double va-et-vient ou poussoir Odace 10 AX noir onyx (réf. S940214)
- Fonction : Double va-et-vient ou poussoir (convertible)
- Actionneurs : 2 bascules
- Calibre : 10 AX – 250 V~, 50/60 Hz
- Raccordement : 6 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm
- Fixation : Par vis et griffes
- Dimensions : 74 × 74 × 31,2 mm (L × H × P)
- Profondeur d'encastrement : 16,6 mm
- Protection : IP21D – IK04
- Normes : EN 60669-1, NF
- Signalisation : LED en option
- Finition : Noir onyx (RAL 9005), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S940214
- EAN : 3606487212379
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 16,6 mm.
Comment se raccorde-t-il ?
Raccordement : 6 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487212379
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Noir
Mode de Pose
Encastré
