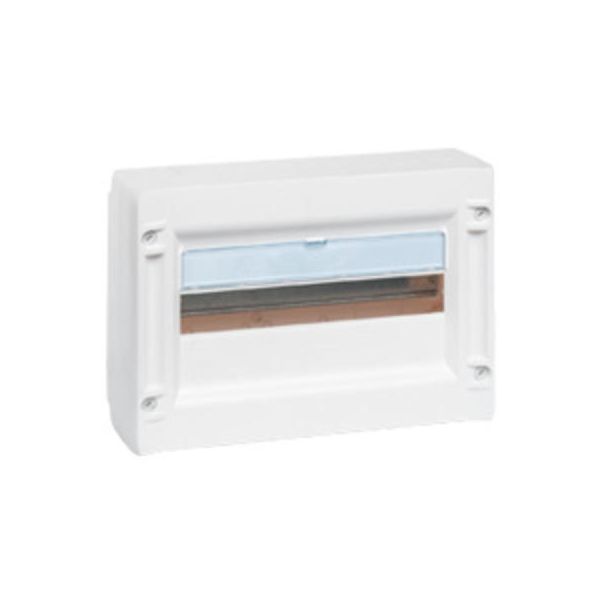

Coffret de distribution XL³125 1 rangée 18 modules

Descriptif

Un coffret XL³125 pour votre distribution

Ce coffret de distribution XL³125 de Legrand compte 1 rangée de 18 modules. Il mesure 300 mm de hauteur, 450 mm de largeur et 128 mm de profondeur. Il est IP30 – IK08 sans porte et IP40 – IK09 avec porte, en blanc RAL9003. Découvrez les autres références dans la catégorie coffrets électriques Legrand.

Livré avec

Le coffret est livré avec un châssis extractible et pivotant équipé de rails, un rail symétrique 2 positions (pour des produits modulaires ou un DPX³160), des entrées de câbles haut et bas démontables sans outil, des plastrons 1/4 de tour amovibles par rangée avec porte-étiquette pour repérer les circuits, un bornier de terre à connexion automatique démontable sans outil, un support pour appareillage Mosaic et une planche d'étiquettes adhésives pour identifier les circuits.

Une installation réversible

Le coffret est totalement réversible : châssis, coffret et porte. Le rail peut être démonté individuellement sans outil, ce qui facilite le câblage et les évolutions. La porte est à commander séparément.

Normes et sécurité

Le coffret est conforme à la réglementation des ERP et des IGH selon la norme NF EN 60695-2-11, ainsi qu'aux normes IEC 60670-24 et IEC 62 208, ce qui permet de réaliser des ensembles conformes à l'IEC 61 439-3. Pour une version à plusieurs rangées, voyez le coffret XL³ 2 rangées 401612. Il existe aussi en 3 rangées et en 4 rangées.

Pour quel logement ?

Pour un studio, un garage, une dépendance ou une extension, en construction neuve comme en rénovation (à titre indicatif : le nombre de rangées dépend du nombre de circuits). La NF C 15-100 demande de garder 20 % de place libre dans le tableau pour les ajouts futurs.

Caractéristiques

Coffret de distribution XL³125 401611

• Modèle : Coffret de distribution XL³125 1 rangée 18 modules
• Dimensions : 300 × 450 × 128 mm (H × L × P)
• Protection : IP30 – IK08 sans porte – IP40 – IK09 avec porte
• Couleur : Blanc RAL9003
• Châssis : Extractible et pivotant, équipé de rails
• Rail : Symétrique 2 positions (modulaire ou DPX³160)
• Normes : NF EN 60695-2-11 – IEC 60670-24 – IEC 62 208
• Garantie : 2 ans
• Référence : 401611
• EAN : 3245064016117

Questions fréquentes

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : N'oubliez pas la porte : elle se commande séparément et c'est elle qui fait passer le coffret en IP40 – IK09. Pour choisir le nombre de rangées, lisez combien de rangées selon la taille de la maison.
