Caractéristiques techniques
Caractéristiques produit

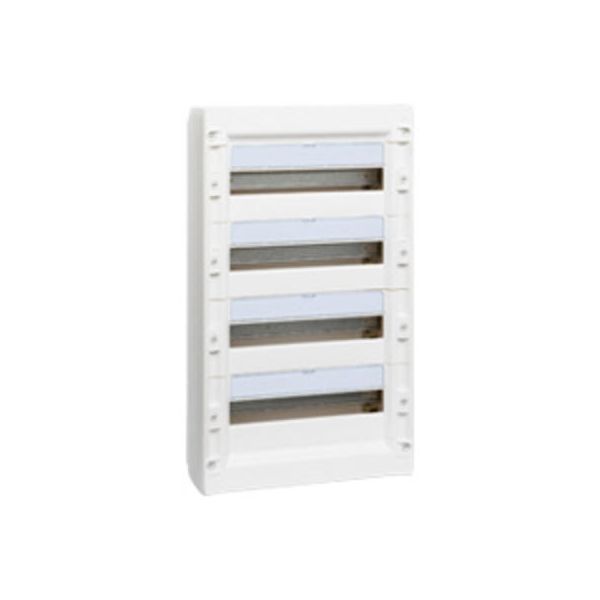

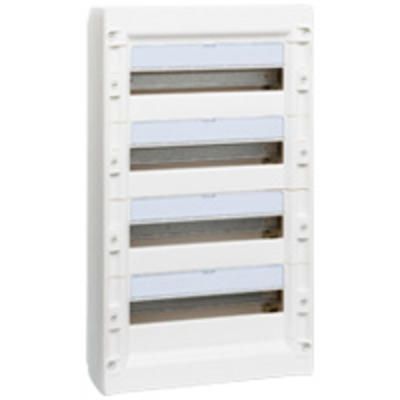

Coffrets 18 modules
- Capacité 18 modules par rangée
- Blanc RAL 9003
- Coffrets totalement réversibles (châssis, coffret, porte)
- Livrés avec :
- châssis extractible et pivotant (équipé de rails)
- rails symétrique 2 positions (pour intégrer des produits modulaires, ou un DPX³ 160). Les rails peuvent être démontés individuellement sans outil
- entrées de câbles (haut et bas) démontables sans outil + plastrons ¼ de tour amovibles par rangée avec porte-étiquette pour repérage des circuits
- bornier de terre à connexion automatique (démontable sans outil) + 1 support pour appareillage Mosaic
- planche étiquette adhésive pour l’identification des circuits (marquage par module)
- Entraxe entre rails de 150 mm
- Peuvent être équipés avec des plaques perforées ou pleines pour monter des produits non modulaires (2, 3 ou 4 rangées seulement)
- Portes à commander séparément
- Nombre de rangées : 4
- Nombre de modules : 72
- Hauteur : 750 mm
- Largeur : 450 mm
- Profondeur : 128 mm
Caractéristiques Générales
XL³ 125 - coffrets de distribution 18 modules
- IP 40 - IK 09 avec porte
- IP 30 - IK 08 sans porte
- Classe II
- Auto-extinguibilité : tenue au fil incandescent 750 °C
- Conformes à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60695-2-11
- Conformes à la norme IEC 60670-24
- Conformes à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3
