Câble électrique et gaine : bien choisir la section

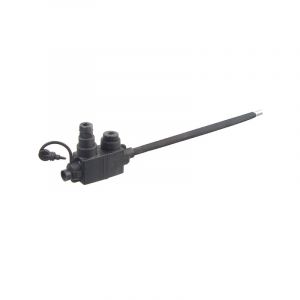

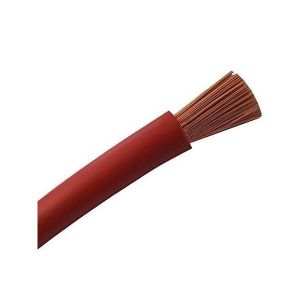

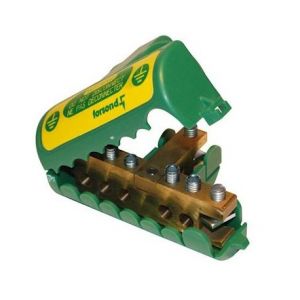

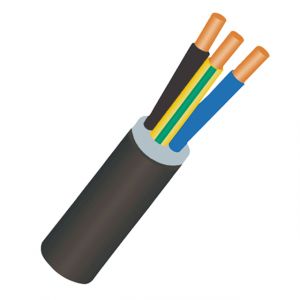

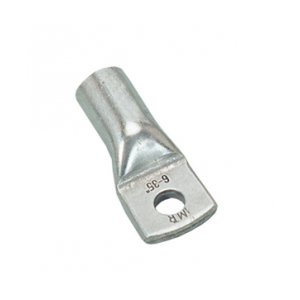

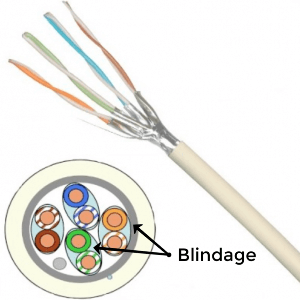

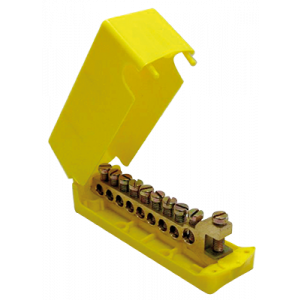

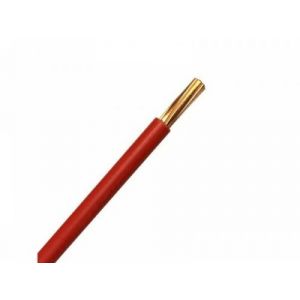

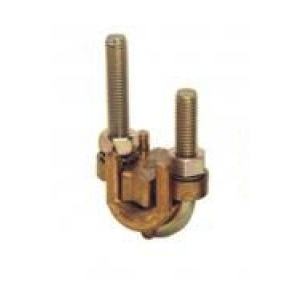

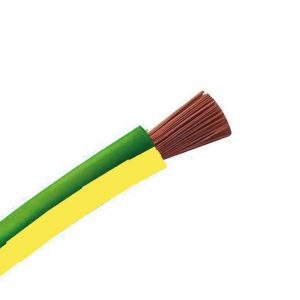

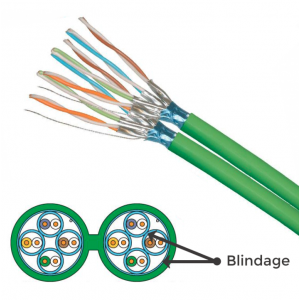

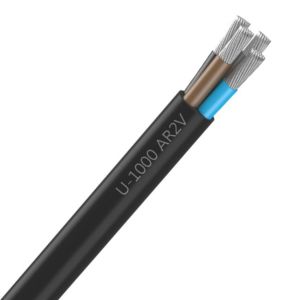

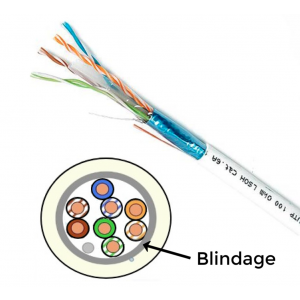

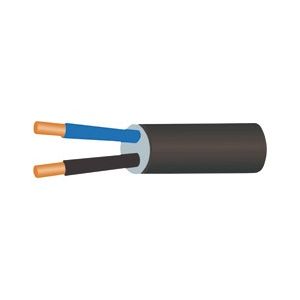

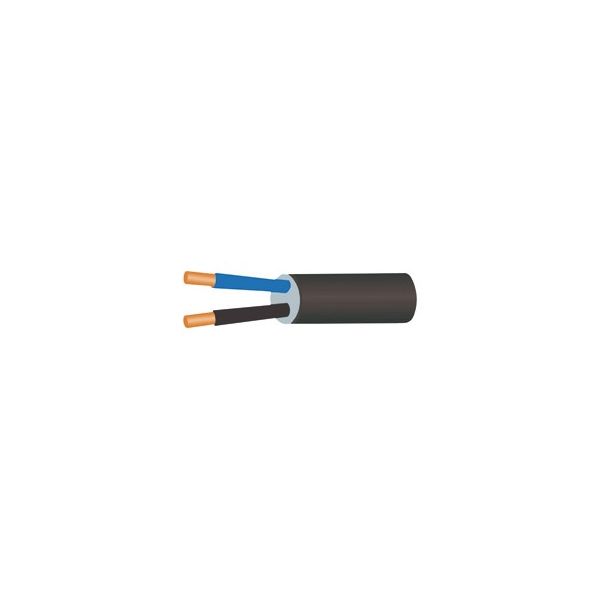

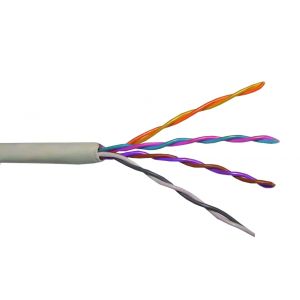

Le câble se choisit d'abord selon sa section, qui dépend du circuit et du disjoncteur. Le fil rigide H07V-U relie prises, interrupteurs et points lumineux sous gaine ICTA. Le câble R2V, en cuivre ou en aluminium AR2V pour les grosses sections, alimente un tableau ou une dépendance, sous gaine TPC s'il est enterré. Le câble souple H07V-K sert au raccordement des luminaires et dans les tableaux. Les câbles de communication Cat 6 et coaxiaux alimentent les prises RJ45 et TV. La gaine protège les conducteurs mécaniquement, et la boîte de dérivation regroupe les connexions selon la norme NF C 15-100. Tout l'équipement complémentaire est dans le matériel électrique.

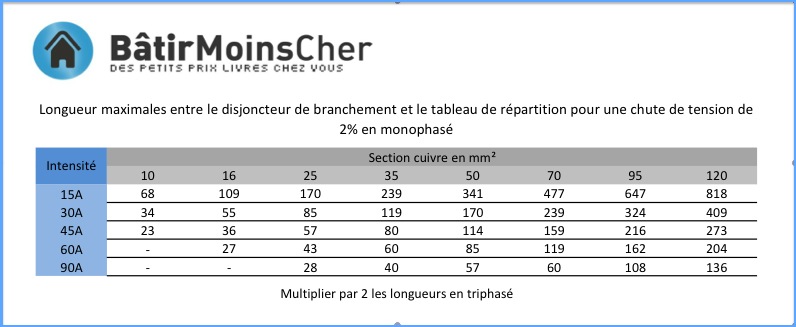

| Section | Intensité admissible | Usage courant |
|---|---|---|
| 1,5 mm² | 16 A | Éclairage, va-et-vient, interrupteurs |
| 2,5 mm² | 20 A | Prises de courant 16 A, petit électroménager |
| 4 mm² | 25 A | Circuit spécialisé 25 A |
| 6 mm² | 32 A | Cumulus, circuits spécialisés |
| 10 mm² | 40 A | Tableau secondaire, gros tirage |
| 16 mm² | 63 A | Alimentation principale, raccordement au compteur |
- 1,5 mm² : 16 A, éclairage et va-et-vient.
- 2,5 mm² : 20 A, prises de courant 16 A.
- 6 mm² : 32 A, cumulus et circuits spécialisés.
- 16 mm² et plus : alimentation principale et tableau secondaire.
Voir aussi par type : câble cuivre R2V, fil électrique rigide H07V-U, câble souple H07VK et câble aluminium AR2V. À lire : choisir la section du câble d'alimentation et quelle couleur et quelle section de fil électrique.
