Que dit la norme NF C 15-100 concernant la GTL ?
Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100
La GTL (gaine technique logement) est l'endroit où se rejoignent toutes les arrivées et tous les départs de l'installation : électricité, téléphone, internet, télévision. C'est elle qui porte le tableau électrique et le tableau de communication. Obligatoire dans le neuf et en rénovation totale, elle obéit à des règles précises de dimensions, de contenu et de hauteur fixées par la norme NF C 15-100. Voici tout ce qu'il faut savoir pour l'installer correctement et passer le Consuel sans surprise.
Sommaire
En bref : ce qu'il faut retenir
- La GTL est obligatoire dans les logements neufs et en rénovation totale.
- Elle se trouve dans un ETEL d'au moins 600 mm de large et 250 mm de profondeur.
- Elle regroupe le tableau électrique, le tableau de communication, deux prises 16 A et, s'il est à l'intérieur, le disjoncteur de branchement.
- Les manettes des disjoncteurs se placent entre 0,90 m et 1,80 m du sol.
- Depuis 2015, elle peut s'arrêter à mi-hauteur si toutes les arrivées se font par le haut ou toutes par le bas.
Les chiffres clés
La GTL regroupe au même endroit l'arrivée d'énergie et les tableaux. Voici ses dimensions et règles chiffrées, relayées par Legrand, et ce que relève le contrôle.
600 × 250 mm
C'est la largeur et la profondeur minimales de l'ETEL (espace technique électrique du logement), ou la largeur de la GTL + 100 mm.
Source : Legrand, Norme NF C 15-100 : la GTL et le tableau électrique
0,90 à 1,80 m
C'est la hauteur de la manette du disjoncteur d'abonné, comme celle des disjoncteurs d'un coffret sans porte.
Source : Legrand, Norme NF C 15-100 : la GTL et le tableau électrique
20 %
d'emplacements libres au minimum dans le tableau d'un logement individuel, sans rangée vide (6 modules libres en habitat collectif).
Source : Legrand, Norme NF C 15-100 : la GTL et le tableau électrique
28 %
des maisons neuves contrôlées par le Consuel en 2024 présentaient une non-conformité de mise en œuvre (18,7 % en existant).
Source : Consuel, rapport d'activité 2024
GTL et ETEL : de quoi parle-t-on ?
La GTL est une goulotte de grande largeur, fixée au mur, qui reçoit le tableau électrique, le tableau de communication et les conducteurs qui en partent. Elle centralise en un seul point le courant fort et le courant faible, ce qui simplifie les interventions et les évolutions futures.
L'ETEL (espace technique électrique du logement) a été introduit par l'amendement A5 de la NF C 15-100, applicable aux permis de construire déposés depuis le 27 novembre 2015. C'est l'espace réservé autour de la GTL : il doit rester dédié aux équipements électriques et de communication. Pour comprendre le rôle de chaque organe du tableau, voir comprendre le tableau électrique de sa maison.
Quand la GTL est-elle obligatoire ?
| Situation | GTL obligatoire ? | Remarque |
|---|---|---|
| Maison individuelle neuve | Oui | Contrôlée lors du passage du Consuel |
| Appartement neuf | Oui | Même règles, réserve du tableau adaptée au collectif |
| Rénovation totale de l'installation | Oui | Dès lors que toute l'installation est refaite |
| Rénovation partielle | Recommandée | Pas exigée, mais utile si le tableau est changé |
| Extension avec tableau divisionnaire | Non | Le tableau secondaire n'a pas besoin de sa propre GTL |
Pour l'extension d'une maison, voir extension de maison et tableau secondaire.
Dimensions et emplacement
| Règle | Valeur ou exigence |
|---|---|
| Largeur de l'ETEL | 600 mm minimum (ou largeur de la GTL + 100 mm) |
| Profondeur de l'ETEL | 250 mm minimum |
| Hauteur de la GTL | Du sol au plafond, ou demi-hauteur si arrivées et départs sont tous en haut ou tous en bas |
| Emplacement | Dans le logement, de préférence près de l'entrée, ou dans un garage directement accessible depuis l'intérieur |
| Usage de l'espace | Réservé aux équipements électriques et de communication |
La largeur de la goulotte elle-même dépend du tableau qu'elle porte : on la choisit en 13 ou 18 modules, comme le tableau. Elle doit rester accessible à tout moment : pas de placard fermé à clé ni de meuble devant.
Que doit contenir la GTL ?
| Équipement | Obligatoire ? | Précision |
|---|---|---|
| Tableau de répartition principal | Oui | Avec ses interrupteurs différentiels et disjoncteurs |
| Tableau de communication | Oui | RJ45, TV : voir le grade adapté au logement |
| Deux prises 16 A | Oui | Pour la box internet et les équipements de communication |
| Disjoncteur de branchement et compteur | Si intérieurs | Avec un compartiment séparé pour le câble de branchement (NF C 14-100) |
| Domotique, alarme | Possible | Peuvent y trouver place |
Le compartiment réservé au câble de branchement répond à la norme NF C 14-100, qui régit la partie de l'installation en amont du compteur. Pour le tableau de communication, voir grade 2 TV et grade 3 TV.
Goulottes GTL 13 et 18 modules : les meilleures ventes
Les hauteurs réglementaires

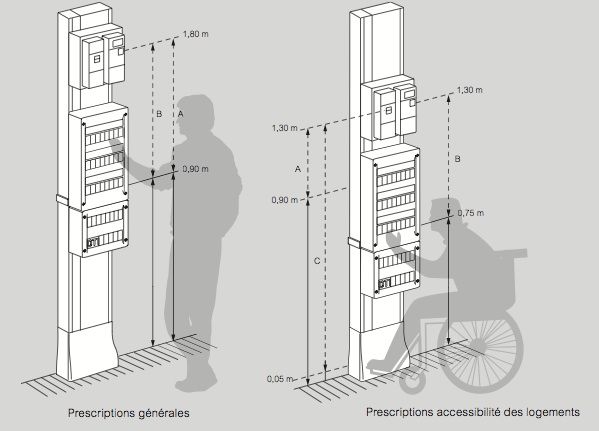

La norme fixe la hauteur de l'axe des organes de manœuvre, mesurée depuis le sol fini. Deux cas existent : les prescriptions générales et les logements soumis aux règles d'accessibilité pour les personnes à mobilité réduite (PMR).
| Organe | Cas général | Logement accessible PMR |
|---|---|---|
| Disjoncteur de branchement (manette) | 0,90 m à 1,80 m | 0,90 m à 1,30 m |
| Disjoncteurs du tableau (manettes) | 0,90 m à 1,80 m | 0,75 m à 1,30 m |
| Tableau de communication (prises) | 0,05 m à 1,80 m | 0,05 m à 1,30 m |
En pratique, dans le cas général, on place le disjoncteur de branchement en haut, le tableau électrique juste en dessous en veillant à ce que la rangée la plus basse reste au-dessus de 0,90 m, puis le tableau de communication plus bas. Le tableau doit aussi garder une réserve d'au moins 20 % pour les extensions, sans rangée entièrement vide.
Schéma : une GTL type
Prescriptions générales en logement neuf. Le courant fort (tableau électrique) et le courant faible (communication) restent séparés dans des compartiments distincts.
Choisir sa goulotte GTL
Trois critères suffisent pour choisir sa goulotte :
- La largeur : 13 ou 18 modules, comme le tableau qu'elle porte.
- La marque : prendre la GTL de la même marque que le tableau permet d'utiliser les fixations prévues par le fabricant. La pose est plus rapide et le rendu plus propre.
- La hauteur : un kit complet pour une GTL du sol au plafond, ou une GTL compacte en demi-hauteur quand toutes les arrivées se font du même côté.
Pour le reste du tableau, voir combien de rangées selon la taille de la maison et quels disjoncteurs installer.
Coffrets de communication (tableau de communication) : la sélection
Coffret Multimédia Basique 8 RJ45 et 4 TV - 13 modules
259,90 €
Coffret Multimédia Basique 4 RJ45 et 2 TV - 13 modules
207,00 €
Coffret Basique TV Drvia 13 - 4 RJ45
184,00 €
Coffret Basique TV Drvia 18 - 4 RJ45
184,00 €
Coffret Basique TV Drvia 13 - 4 RJ45 avec répartiteur TV 2 sorties coaxial
122,70 €
Coffret Basique TV Drvia 18 - 4 RJ45 avec répartiteur TV 2 sorties coaxial
214,10 €
Les erreurs à éviter
- Placer la rangée basse du tableau sous 0,90 m : c'est un motif fréquent d'anomalie au passage du Consuel.
- Encombrer l'ETEL avec des étagères, un chauffe-eau ou des canalisations.
- Mélanger courant fort et courant faible dans le même compartiment.
- Oublier les deux prises 16 A destinées à la box et aux équipements réseau.
- Installer la GTL dans un local fermé ou extérieur : elle doit être accessible depuis l'intérieur.
Retrouvez nos tableaux électriques et goulottes GTL pour une installation conforme.
Questions fréquentes
La GTL est-elle obligatoire en rénovation ?
Elle est obligatoire en cas de rénovation totale de l'installation électrique. Pour une rénovation partielle, elle n'est pas exigée mais reste conseillée si vous changez le tableau.
Quelle hauteur pour le tableau électrique dans la GTL ?
Dans le cas général, les manettes des disjoncteurs doivent se trouver entre 0,90 m et 1,80 m du sol. Dans un logement accessible aux personnes à mobilité réduite, entre 0,75 m et 1,30 m.
Quelle largeur doit faire l'espace de la GTL ?
L'ETEL doit mesurer au moins 600 mm de large, ou la largeur de la GTL plus 100 mm, et 250 mm de profondeur.
La GTL doit-elle aller du sol au plafond ?
Plus forcément. Depuis l'amendement A5 de 2015, elle peut s'arrêter à mi-hauteur si toutes les arrivées et tous les départs se font uniquement par le haut ou uniquement par le bas.
Peut-on installer la GTL dans le garage ?
Oui, à condition que le garage soit accessible directement depuis l'intérieur du logement, sans avoir à sortir.
Que doit contenir la GTL ?
Le tableau électrique, le tableau de communication, deux prises 16 A et, s'ils sont à l'intérieur du logement, le disjoncteur de branchement et le compteur dans un compartiment séparé.
