Marche à suivre pour installer une boite d'encastrement...

Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100

La boîte d'encastrement est la première pièce posée avant chaque prise, interrupteur ou sortie de câble. Bien posée, elle tient l'appareillage droit et solide pendant des années ; mal posée, elle bouge, la prise s'arrache et le mur est à reprendre. Le choix dépend du support (placo, brique, béton), de la profondeur nécessaire et de l'étanchéité à l'air. Voici comment choisir la bonne boîte et la poser pas à pas.

En bref : ce qu'il faut retenir

• Perçage au diamètre 67 mm avec une scie cloche.
• Boîte cloison sèche pour le placo, boîte à sceller pour la maçonnerie, boîte étanche à l'air dans le neuf.
• L'appareillage se fixe par vis : la fixation par griffes seules n'est plus admise.
• Profondeur 40 mm en standard, 50 mm pour les prises chargées en fils ou les mécanismes encombrants.
• Pour plusieurs postes côte à côte, une boîte multipostes avec un entraxe de 71 mm.

Les chiffres clés

Une boîte bien choisie et bien posée, c'est un appareillage qui tient et des connexions à l'abri. Voici les repères du fabricant et les chiffres du contrôle.

Quelle boîte d’encastrement choisir ?

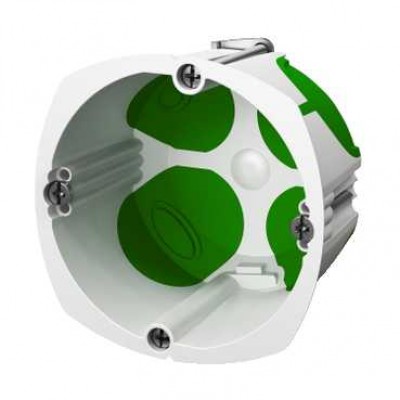

Dans le neuf, la réglementation thermique impose une bonne étanchéité à l'air du logement : les boîtes étanches à l'air, avec leurs membranes autour des entrées de gaine, évitent les courants d'air froid par les prises. Elles sont aussi conseillées en rénovation. Voir les risques en cas de non-respect de la RT2012.

Profondeur 40 ou 50 mm ?

Une boîte plus profonde laisse de la place pour ranger les conducteurs sans les écraser. En cas de doute, la 50 mm est plus confortable, à condition que l'épaisseur de la cloison le permette.

Cotes et hauteurs à respecter

Le nombre de prises et leur répartition par pièce sont détaillés dans la prise de courant et la NF C 15-100. Pour ajouter une prise sur un circuit existant, voir ajouter une prise de courant.

Poser une boîte dans du placo : les 6 étapes

1. Tracer le centre de la boîte, à la bonne hauteur, et vérifier qu'aucun rail métallique ne se trouve derrière.
2. Percer à 67 mm avec une scie cloche. Si une faïence doit être posée, percez-la avec une scie cloche adaptée au carrelage.
3. Passer la gaine et ses fils dans le trou, en laissant une longueur suffisante pour le raccordement.
4. Ouvrir l'opercule de la boîte et y faire entrer la gaine (quelques centimètres).
5. Enfoncer la boîte, vis de fixation de l'appareillage à l'horizontale, puis serrer les griffes ou étriers jusqu'à ce qu'elle ne bouge plus.

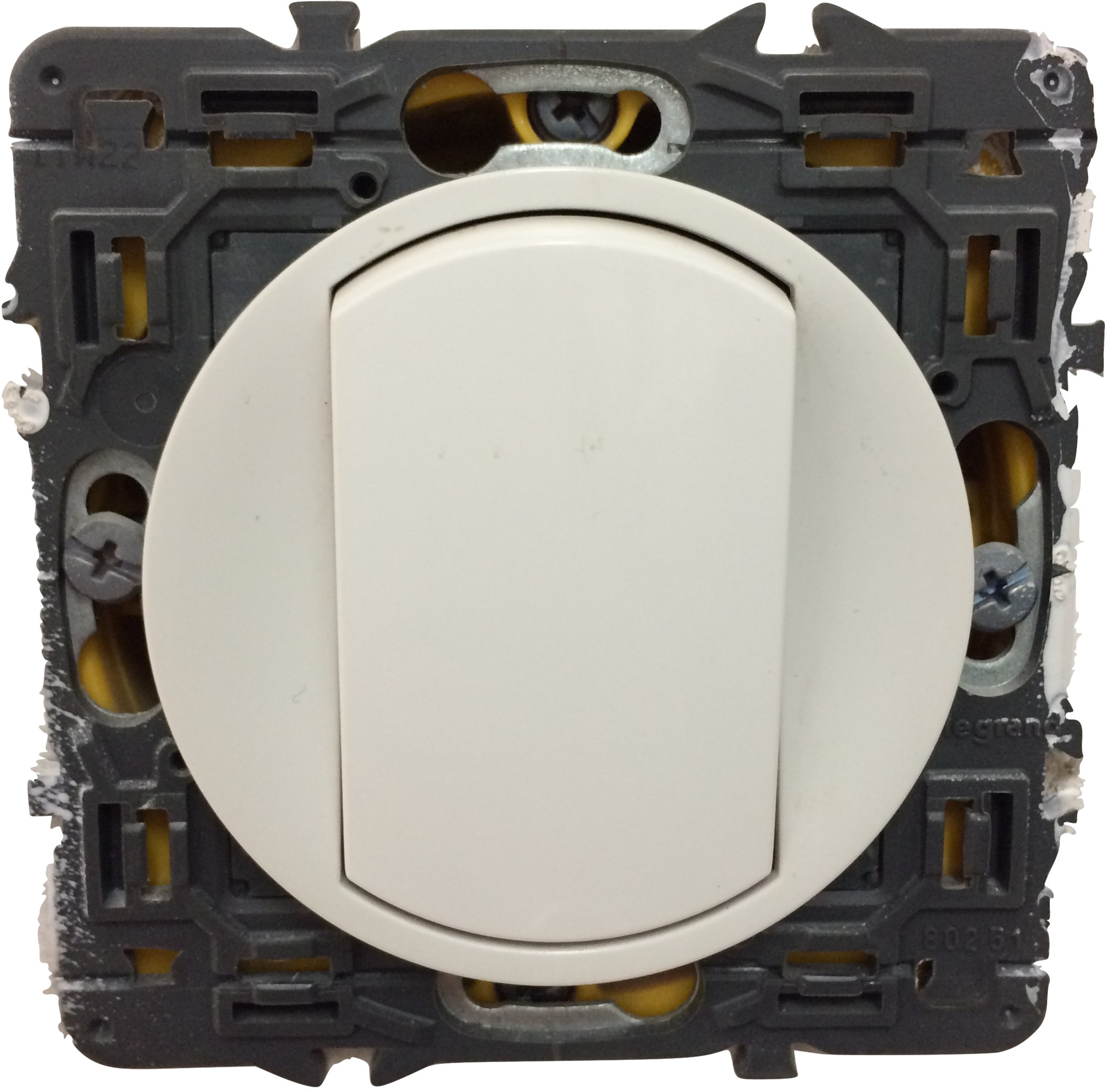

6. Fixer l'appareillage par ses vis, une fois les fils raccordés.

Schéma : les 6 étapes en un coup d’œil

Sceller une boîte dans la maçonnerie

Dans un mur en brique, parpaing ou béton, on creuse une réservation (carotteuse ou burin), on passe la gaine, puis on scelle la boîte au plâtre en l'alignant au nu du mur fini. Laissez sécher avant de fixer l'appareillage. Pour les gaines à noyer dans la maçonnerie, voir quelle gaine électrique installer.

Boîtes multipostes et gabarit

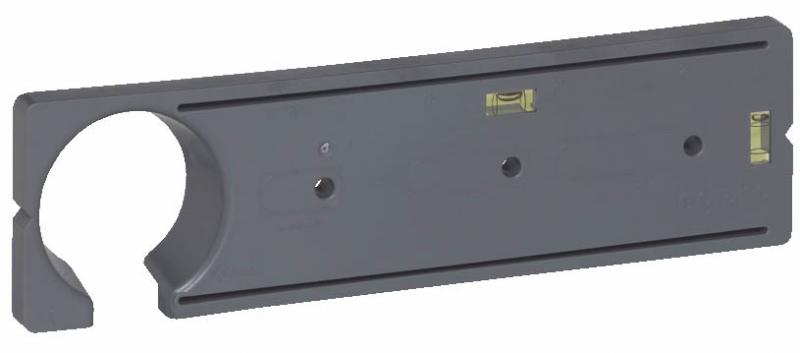

Pour une double prise ou un ensemble interrupteur + prise, utilisez une boîte 2 ou 3 postes plutôt que des boîtes simples juxtaposées : l'entraxe est respecté et la plaque de finition tombe juste. Un gabarit de pose permet de tracer et percer plusieurs boîtes parfaitement alignées.

Les erreurs à éviter

• Fixer l'appareillage par griffes seules : il doit être vissé dans la boîte.
• Juxtaposer deux boîtes 1 poste pour une double prise : l'entraxe ne correspond plus à la plaque.
• Choisir une boîte trop peu profonde : fils écrasés et appareillage qui ne tient pas.
• Percer sur un montant métallique de la cloison.
• Oublier l'étanchéité à l'air dans le neuf.

Retrouvez nos boîtes d'encastrement et appareillages électriques.

Questions fréquentes

Quel diamètre pour une boîte d'encastrement ?

Le perçage standard est de 67 mm, réalisé avec une scie cloche du même diamètre.

Quelle est la différence entre une boîte 40 et 50 mm ?

C'est la profondeur. La 40 mm convient aux interrupteurs et prises simples ; la 50 mm laisse plus de place pour les repiquages, les prises USB et les mécanismes profonds.

Une boîte étanche à l'air est-elle obligatoire ?

Dans le neuf, elle permet de respecter l'exigence d'étanchéité à l'air de la réglementation thermique. En rénovation, elle n'est pas imposée mais reste conseillée.

Quel entraxe entre deux boîtes d'encastrement ?

71 mm entre les centres. Une boîte multipostes ou un gabarit de pose garantit cette cote.

Comment fixer une boîte d'encastrement qui tourne dans le placo ?

Resserrez les griffes ou étriers. Si le trou est trop grand, utilisez une boîte de rénovation à griffes longues ou rebouchez et repercez à côté.

Peut-on fixer une prise avec des griffes ?

Non, l'appareillage doit être fixé par vis dans la boîte d'encastrement. Les griffes ne servent qu'à maintenir la boîte dans la cloison.
