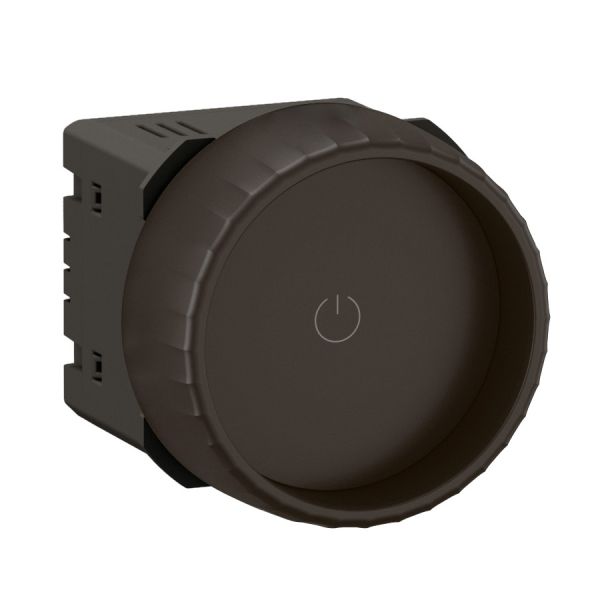

Variateur Rotary Céliane avec ou sans Neutre 200W LED avec enjoliveur Noir

Composition conseillée

Variateur CN0408 (enjoliveur noir inclus) + support à vis pour 1 poste ou 2 modules (réf. 080251) + plaque noir mat 1 poste (réf. CP0101).

Présentation

Le CN0408 est le variateur à bouton rotatif de la collection Céliane de Legrand. Il assure l’allumage, l’extinction et la variation de l’éclairage depuis une seule commande, avec un voyant lumineux et un voyant témoin configurables. Il se présente en finition noir mat (RAL 9017), et son design s’accorde avec les autres commandes de la collection. Il mesure 45 x 45 mm pour 55 mm de profondeur et occupe 2 modules.

Emploi

Ce variateur sert à créer diverses ambiances lumineuses en modulant l’intensité d’un éclairage, d’un geste intuitif. Il s’installe à la place d’un interrupteur traditionnel, dans une boîte d’encastrement de profondeur standard, et il est réservé à un usage en intérieur.

Deux façons de l’utiliser :

1. Tourner la bague : la lumière s’allume progressivement jusqu’à l’intensité souhaitée.
2. Appuyer au centre de la bague : allumage et extinction.

Il peut aussi s’associer à un ou plusieurs boutons-poussoir. Le câblage est possible sans neutre, mais Legrand recommande le câblage avec neutre pour une compatibilité plus large avec les types d’éclairage.

Avantages

• Allumage et variation sur une seule commande, au choix par rotation ou par appui.
• Câblage possible sans neutre, donc adapté à un remplacement d’interrupteur sans neutre.
• Mémoire de la luminosité et luminosité minimale contrôlable
• Voyant lumineux et voyant témoin configurables.
• Livré avec une coque de protection de chantier.

Caractéristiques techniques

Identité

• Marque : Legrand
• Collection : Céliane
• Référence : CN0408
• Produit : variateur rotatif avec enjoliveur noir (mécanisme et enjoliveur livrés ensemble)

Commande et variation

• Type de commande : bouton rotatif
• Allumage : par rotation de la bague ou par appui au centre
• Variation : par coupure de début ou de fin de phase
• Mémoire de luminosité : oui
• Luminosité minimale contrôlable : oui
• Commande auxiliaire : possible
• Association avec bouton-poussoir : oui
• Non utilisable avec : détecteur de mouvement, détecteur de présence, interrupteur temporisé

Électricité

• Type de charge : universel et LED
• Tension nominale : 110-240 V, 50-60 Hz (AC)
• Puissance maximale LED : 200 W
• Charge résistive, inductive ou capacitive : 5 à 125 W (ou VA)
• Neutre : non obligatoire (câblage avec neutre recommandé)
• Raccordement : bornes à vis, câble souple ou rigide, 1,5 mm², bornes repérées

Pose et dimensions

• Pose : encastrée, fixation par clic
• Largeur et hauteur : 45 mm
• Profondeur : 55 mm
• Profondeur minimale de la boîte d’encastrement : 33 mm
• Construction : 2 modules

Aspect et matière

• Couleur : noir (RAL 9017)
• Finition : mate, laquée / peinte
• Matière : thermoplastique, sans halogène

Tenue et usage

• Indice de protection : IP20
• Résistance aux chocs : IK04
• Température d’utilisation : de 5 à 35 °C
• Température de stockage : de 0 à 45 °C
• Usage : intérieur uniquement

Non fournis

• Support, plaque de finition
