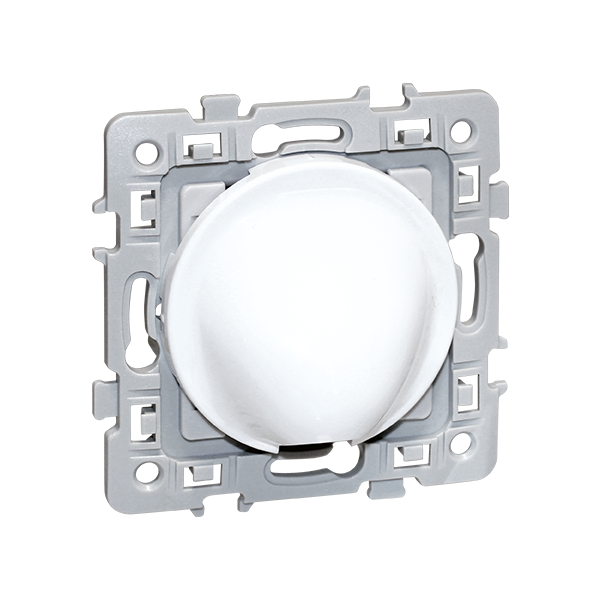

Sortie de câble 16/20 A Square-Eur'Ohm réf. 60290

Un radiateur ou un chauffe-eau électrique ne se branchent pas sur une prise classique : ils se raccordent directement au circuit, sans fiche mobile. C'est le rôle de cette sortie de câble, dimensionnée pour un courant de 16 à 20 A.

Côté finition, ses vis de fixation ne sont pas visibles une fois l'appareil posé, pour un rendu net en façade. Le serre-câble intégré maintient le câble en place à la sortie du mécanisme, un point qui distingue ce produit d'un simple obturateur percé. Sa tenue au feu est éprouvée : l'appareil résiste à un fil incandescent porté à 850°C pendant 30 secondes, un test qui mesure la résistance du plastique à un point chaud accidentel.

Le mécanisme se fixe à vis, avec possibilité d'ajouter des griffes (réf. 60292). Il est livré avec son support de fixation, son enjoliveur blanc et une protection de chantier, la sortie de câble est orientée vers le bas.

En encastré, une boîte de 30 mm de profondeur minimum suffi ; en saillie, deux boîtes conviennent, réf. 60291 pour un poste et réf. 60281 pour deux. Comme le reste de la gamme Square, il se juxtapose à d'autres mécanismes avec un entraxe de 71 mm, avant de recevoir une plaque de 1, 2, 3, 4 postes ou 2×3.

Il affiche un indice de protection IP21 et une résistance aux chocs IK04.

Caractéristiques de la sortie de câble Eur'Ohm réf. 60290

• Gamme : Square
• Fonction : Sortie de câble, 16/20 A
• Composition : Mécanisme seul
• Enjoliveur : Inclus
• Couleur de l'enjoliveur : Blanc brillant (RAL 9003)
• Plaque de finition : Non
• Serre-câble : Oui
• Tenue au fil incandescent : 850°C / 30 s
• Direction de sortie : En dessous
• Fixation : À vis, non apparente
• Pose : Encastrée, ou en saillie (boîtes 60291 / 60281)
• Nombre de modules : 2
• Dimensions (L x H x P) : 75 x 75 x 37 mm
• Profondeur d'encastrement : 13 mm
• Profondeur mini. de la boîte à encastrer : 30 mm
• Matériau : plastique thermoplastique
• Indice de protection : IP21
• Résistance aux chocs : IK04
