Prise TV-R-SAT DAB+ Céliane - CM0388 Legrand

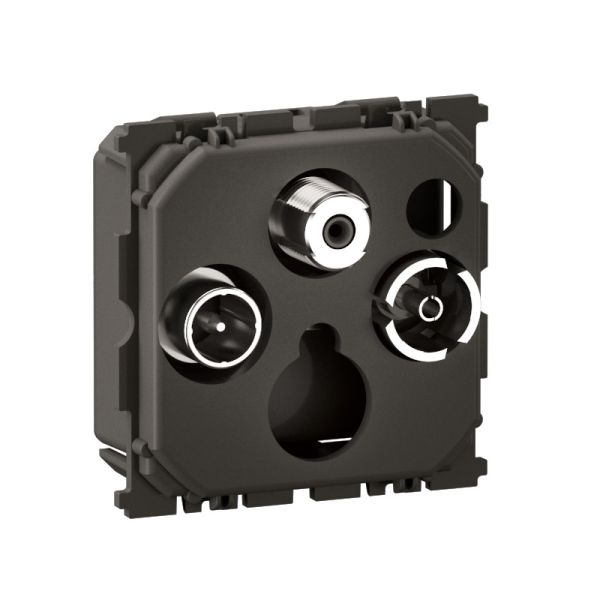

Le CM0388 est le mécanisme d’une prise étoile (ou terminale) de la gamme Céliane, de type TV/ra/sat, compatible DAB+. Il ne constitue pas une prise complète : pour l’utiliser, il faut y associer un support universel Batibox, un enjoliveur et une plaque de finition. Une fois monté, l’ensemble offre trois sorties pour la télévision, la radio et le satellite.

5 raisons de choisir le mécanisme CM0388 de la marque Legrand

1. Un signal protégé. L’étoile est blindée en classe A et compatible 4G LTE, ce qui limite les perturbations dues aux signaux mobiles.
2. Un câblage classique : il se raccorde au câble coaxial et reçoit les différentes fiches du marché.
3. Tous les signaux sur un même point : le mécanisme assure la distribution des signaux TV et radio de tous les opérateurs, avec des fréquences radio de 87,5 à 240 MHz (FM et DAB+) et satellite de 950 à 2 400 MHz.
4. Une pose souple : il se monte en encastré, dans une boîte d’au moins 40 mm de profondeur, ou en saillie sur un cadre dédié.
5. L’installation en étoile suit les exigences de la norme NF C 15-100 et du guide UTE C 90483, et que la distribution répond à l’article R 111-14 du code de la construction pour les immeubles collectifs.

Pour obtenir une prise TV-R-SAT DAB+ complète, il faut ajouter :

• Un support à vis pour 1 poste ou 2 modules
• Un enjoliveur, comme la version blanche réf. CB0388
• Une plaque de finition de la collection Céliane

Informations techniques concernant le mécanisme CM0388 de Legrand

• Gamme : Céliane
• Composition : Mécanisme seul
• Modèle : TV/RD/SAT
• DAB+ : Oui
• Mode de pose : Support de module
• Type de fixation : Par encliquetage
• Nombre de modules (construction modulaire) : 2
• Atténuation de raccordement à 860 MHz : 1.5 dB
• Atténuation de raccordement à 2150 MHz : 2 dB
• Nombre de sortie : 3
• Fréquence radio (Min-Max) : 87.5-240 MHz
• Fréquence prise SAT (Min-Max) : 950-2400 MHz
• Compatible au modem par câble : Non
• Compatible à une alimentation à distance : Oui
• Dimensions (L x H x P) : 45 x 45 x 39,5 mm
• Profondeur d'encastrement : 28 mm
• Profondeur min. de la boîte à encastrer : 40 mm
• Type de traitement de la surface : Non traité
• Traitement antimicrobien : Non
• Classe de protection (IP) : IP21
• Matériau : Plastique (thermoplastique sans halogène)
• Résistance aux chocs (IK) : IK04
• Température d'utilisation/d'installation : -5 à 35°C
• Température de stockage : -10 à 70°C
