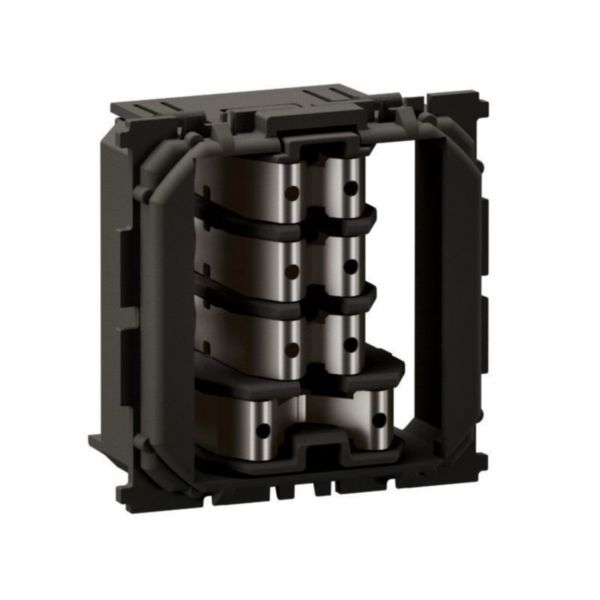

Le CM0338 est le mécanisme de la prise téléphone 8 contacts de la collection Céliane de Legrand. Il mesure 45 x 45 mm pour 24 mm de profondeur et occupe 2 modules. Une protection contre la poussière est intégrée et les bornes de raccordement sont repérées pour limiter les erreurs de câblage. Une fois posé, ce sont l’enjoliveur et la plaque qui lui donnent son aspect.
Ce mécanisme sert à créer une prise de téléphone dans une pièce d’habitation ou de bureau. Il se pose en encastré, dans une boîte d’encastrement, ou en saillie, sur un cadre saillie. Deux règles de pose sont à respecter : il n’est pas autorisé sur un support à griffes et, pour des raisons de sécurité, il ne doit jamais partager la même boîte qu’une prise électrique. Il est prévu pour un usage en intérieur uniquement.
Composition d'une prise de téléphone complète de la gamme Céliane.
Mécanisme CM0338 + support universel Batibox + enjoliveur (CB0338 en blanc, CN0338 en noir) + plaque de la collection Céliane. Le mécanisme ne forme pas une prise complète à lui seul : le support, l’enjoliveur et la plaque se commandent à part.
Pourquoi choisir le mécanisme CM0338 Legrand ?
- Pose en encastré ou en saillie, selon l’installation.
- Prise en charge du module de test de ligne (module d’essai RC)
- Protection contre la poussière intégrée
- Bornes de raccordement repérées
- Assorti à toutes les plaques et enjoliveurs de la collection Céliane
Caractéristiques techniques concernant le mécanisme CM0338 Céliane
- Composition : Mécanisme seul
- Montage encastré : Oui
- Type de fixation : Oui
- Catégorie : 3
- Direction de sortie : Droit
- Indice de protection : IP41
- Raccordement de la mise à la terre séparé : Oui
- Avec protection contre la poussière : Oui
- Largeur : 45 mm
- Hauteur : 45 mm
- Profondeur : 24 mm
- Nombre de modules (construction modulaire) : 2
- Résistance aux chocs : IK04
- Température d'utilisation/d'installation : -5 à 50°C
- Température de stockage : -10 à 70°C
- Avec zone de texte : Non
- Avec résistance terminale : Non
- Codage mécanique : Non
- Compatible avec des couvercle tiers : Non
Spécifications techniques
Marque
LEGRAND
Gamme Appareillage
Céliane
Nombre de Postes
1
