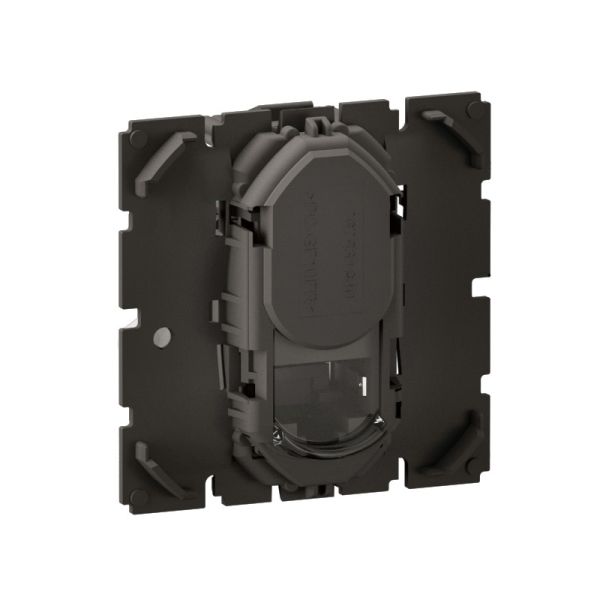

Prise RJ45 Céliane blindée Cat.6A STP - CM0346 Legrand

Le CM0346 est un mécanisme de prise RJ45 blindée Cat.6A STP. Il ne constitue pas une prise complète : pour l’installer, il faut y associer un support universel Batibox, un enjoliveur et une plaque de finition, vendus séparément. Il se pose en encastré, dans une boîte d’encastrement.

Ce mécanisme sert à créer un point de raccordement filaire dans une pièce : on y branche un appareil, comme un PC ou une imprimante, et l’autre extrémité du câble rejoint le réseau local, par exemple un routeur ou un switch. Une distribution filaire garantit une connexion rapide, sécurisée et fiable à internet. Il est réservé à un usage en intérieur.

Pour obtenir une prise RJ45 complète, prévoyez avec le mécanisme :

1. Un support à vis pour 1 poste ou 2 modules
2. Un enjoliveur, en version blanc : le CB0346 (simple), le CB0348 (simple avec repérage média) ou le CB2346 (double)
3. Une plaque de finition de la gamme Céliane

Les points forts du mécanisme CM0346 de Legrand

• Catégorie 6A : débit de données jusqu’à 10 Gbit/s
• Corps et écarteur en alliage métallique avec revêtement cuivre/nickel
• Prise en charge des applications PoE à haute capacité (alimentation électrique et données sur le même câble Ethernet à paires torsadées)
• Contacts or/nickel, avec une épaisseur d’or d’au moins 0,8 micron
• Connexion rapide sans outillage, grâce au sertissage intégré
• Câblage corrigeable : le connecteur peut être recâblé en cas d’erreur
• Compatible avec les cordons équipés de fiches RJ45, mais aussi RJ11 ou RJ12
• Conforme aux normes ISO/IEC 11801 Edition 2, CENELEC EN 50173-1 (2007), ANSI/EIA/TIA 568-B.2-1 et IEC 60603-7

Caractéristiques techniques concernant le CM0346 Céliane

• Marque : Legrand
• Composition : Mécanisme seul
• Type de connecteur : RJ45 8(8)
• Montage Encastré : Oui
• Type de fixation : À clipser
• Avec jacks/coupleurs : Oui - quantité 1
• Catégorie : 6
• Type de connexion : Contact pour connexion autodénudante
• Jacks blindés : Oui
• Boîtier blindés : Non
• Direction de sortie : Droit
• Diamètre max. d'entrée de câble : 9 mm
• Avec volet de protection contre la poussière : Oui
• Raccordement de mise à la terre séparé : Non
• Avec zone de texte : Non
• Compatible avec des couvercles tiers : Non
• Décharge séparée de câble de traction : Non
• Indice de protection (IP) : IP20
• Codage mécanique : Non
• Code couleur : Oui
• Indication de repérage des bornes de raccordement : Oui
• Dimensions (L x H x P) : 45 x 45 x 31 mm
• Profondeur d'encastrement : 21,5 mm
• Nombre de modules (construction modulaire) : 2
• Résistance aux chocs : IK03
• Température d'utilisation/d'installation : -10 à 60°C
• Température de stockage : -10 à 70°C
