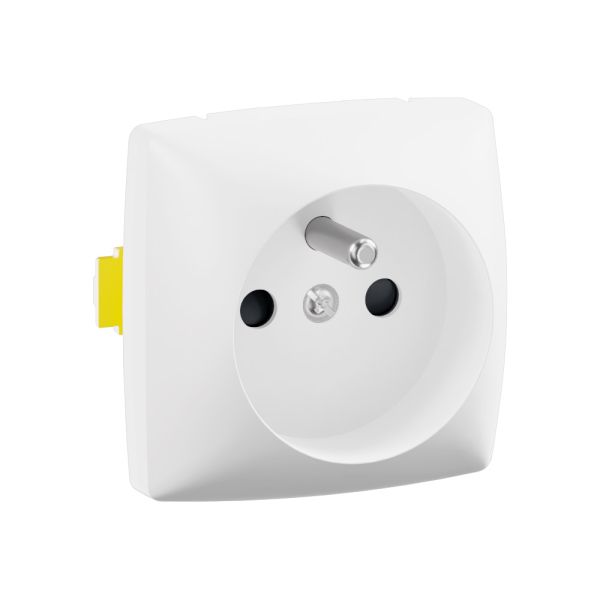

Prise de courant avec terre pose saillie 16A 250V - Composable

Composition conseillée

Prise de courant 2P+T 16 A composable (086127L), cadre saillie 1 poste 72 × 72 mm (réf. 086091).

Une prise saillie pensée pour la rénovation

Cette prise appartient à l’appareillage saillie de Legrand, destinée à la rénovation. Sa gamme propose des mécanismes composables, comme celui-ci, ou des appareils complets livrés avec leur cadre. Legrand précise que l’installation en saillie se fait sans dégrader les murs. Ici, le mécanisme se pose sur un cadre saillie, ce qui permet de composer le poste selon le besoin.

Raccordement rapide et repiquage

Les bornes sont automatiques : la connexion se fait vite et sans outil. Elles acceptent des câbles souples ou rigides de 1,5 à 2,5 mm², et leur repérage est indiqué sur le mécanisme. Le repiquage est possible, et l’éclips de protection reste en place pour protéger les enfants des contacts avec les alvéoles. Le mécanisme n’est pas équipé de volet de protection.

Dimensions et pose

Le mécanisme mesure 54 mm de large, 54 mm de haut et 36 mm de profondeur, pour 2 modules en construction modulaire. Il se fixe avec des vis dans un cadre saillie. Le cadre 1 poste (72 × 72 mm) peut être posé à l’horizontale ou à la verticale, avec arrivée des fils par l’arrière et entrées défonçables jusqu’à 6 × 2,5 mm².

Matière et tenue

Le mécanisme est en thermoplastique blanc (RAL 9003), à la finition brillante, et sans halogène. Il est adapté à l’indice de protection IP20 et à une résistance aux chocs IK04. La température d’utilisation et d’installation va de -5 à 40 °C.

Fiche technique

Identité

• Prise de courant avec terre 2P+T, appareillage saillie composable
• Référence 086127L

Caractéristiques électriques

• Courant nominal 16 A, tension nominale 250 V (courant alternatif, 50-60 Hz), 1 phase
• Une prise de courant, avec éclips de protection (sans volet), non précâblée
• Pas de signal lumineux, pas de protection contre les surtensions ni différentielle

Raccordement

• Bornes automatiques, câble souple ou rigide de 1,5 à 2,5 mm²
• Repérage des bornes de raccordement, repiquage possible

Dimensions et pose

• Largeur 54 mm, hauteur 54 mm, profondeur 36 mm, 2 modules
• Montage en saillie, fixation par vis, sens de montage horizontal et vertical
• Cadre saillie à commander séparément

Matière et tenue

• Thermoplastique blanc RAL 9003, finition brillante, sans halogène
• Indice de protection IP20, résistance aux chocs IK04
• Température d’utilisation et d’installation : de -5 à 40 °C
• Température de stockage : de -10 à 70 °C

Environnement

• Empreinte carbone de fabrication (A1-A3) : 0,0764 kg CO2 eq., selon les données RSE Legrand

Les points forts

1. Un montage en saillie, sans encastrement
2. Une connexion rapide sans outil grâce aux bornes automatiques
3. Un repiquage possible pour alimenter un autre poste
4. Un éclips de protection contre les contacts directs
5. Une finition blanche brillante pour s’accorder à la plupart des murs

Questions fréquentes

Que faut-il commander avec cette prise ?
Le mécanisme est composable : il se monte avec un cadre saillie. Legrand propose le cadre saillie 1 poste (réf. 086091), de 72 × 72 mm.

Quelle section de câble accepte-t-elle ?
Les bornes acceptent des câbles souples ou rigides de 1,5 à 2,5 mm².

Peut-on la poser à l’horizontale et à la verticale ?
Oui, le sens de montage est horizontal et vertical.

Convient-elle à une pièce humide ?
Son indice de protection IP20 ne protège pas contre les liquides : elle n’est pas prévue pour les zones exposées à l’eau.

Est-elle livrée avec son cadre ?
Non, c’est un mécanisme composable. Legrand propose aussi des prises 2P+T complètes, livrées avec leur cadre et prêtes à installer.

Possède-t-elle un volet de protection ?
Non, elle est équipée d’un éclips de protection, sans volet.
