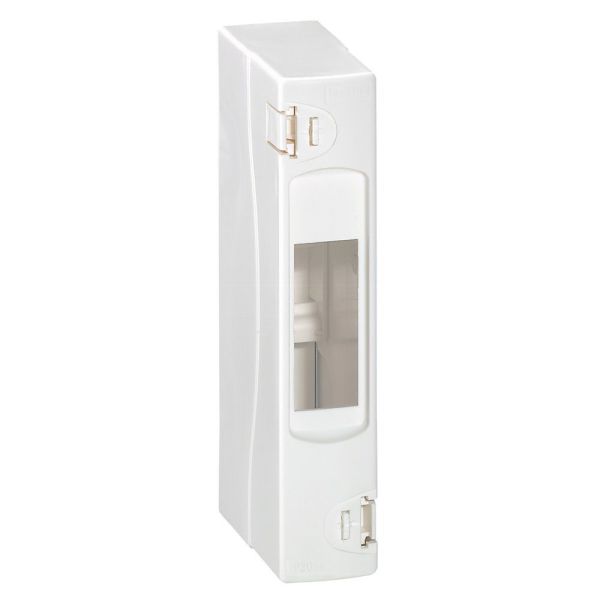

Mini coffret électrique 1 module

Un mini coffret pour protéger un circuit au plus près

Le mini coffret Legrand 001301 accueille 1 module de 17,5 mm sur rail, par exemple un seul disjoncteur phase + neutre de 1 module. Compact et isolant, il sert à protéger un appareil isolé : chauffe-eau, VMC, pompe, portail motorisé ou éclairage extérieur, sans passer par le tableau principal. Retrouvez tous les coffrets électriques Legrand.

Capot clipsable et plombable

Le coffret se compose d'un fond avec trous oblongs de positionnement, pour une fixation murale précise, et d'un rail symétrique qui laisse passer les fils. Le capot se clipse sans outil et peut être plombé pour empêcher l'accès aux appareils. Il est livré filmé, capot non clipsé, pour faciliter l'installation.

Isolation classe II, IP30 – IK05

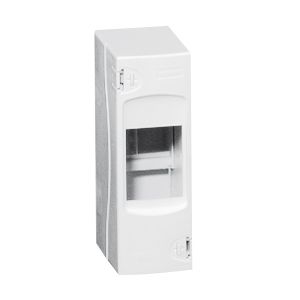

En matière isolante auto-extinguible (tenue au fil incandescent 750 °C), il est conforme à la réglementation des ERP et des IGH. Il s'installe en saillie, à l'intérieur ou dans un local abrité. Autres tailles : mini coffret 2 modules.

Questions fréquentes

Quels appareils peut-on y installer ?

Tout appareil modulaire sur rail DIN : disjoncteur, interrupteur différentiel, contacteur, télérupteur… dans la limite de 1 module.

Peut-on l'installer à l'extérieur ?

Non, avec un indice IP30 il est prévu pour l'intérieur ou un local abrité. En extérieur exposé, choisissez un coffret étanche IP55 ou plus.

À quoi sert le capot plombable ?

Il permet de sceller le coffret pour empêcher toute manipulation des appareils, par exemple dans un local partagé ou un ERP.

Caractéristiques techniques

Mini coffret 001301

• Capacité : 1 module de 17,5 mm
• Dimensions : H 140 × L 30 × P 72 mm
• Isolation : classe II
• Protection : IP30 – IK05
• Capot : clipsable et plombable
• Fond : trous oblongs de positionnement, rail symétrique
• Pose : en saillie, intérieur
• Couleur : blanc RAL 9010
• Normes : NF C 61-910, IEC 60439-3, tenue au fil incandescent 750 °C (ERP/IGH)
• EAN : 3245060013011

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : un circuit alimenté depuis ce mini coffret doit rester protégé par un dispositif différentiel 30 mA, soit dans le coffret lui-même, soit en amont au tableau principal.
