Descriptif
Montée, arrêt, descente

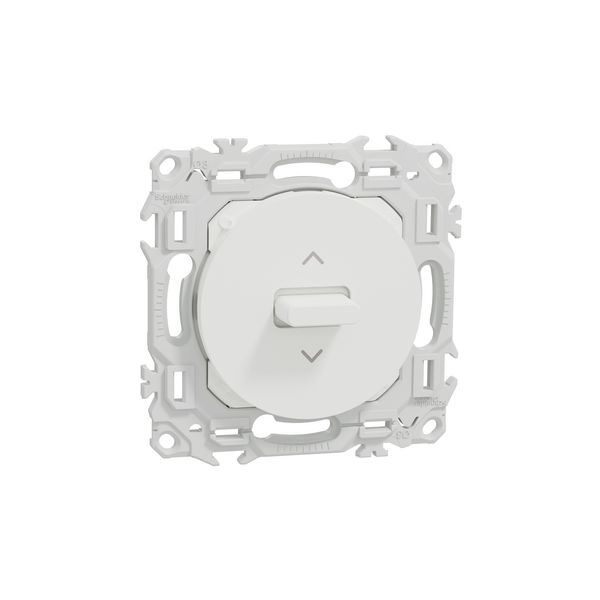

La commande Odace S920208 pilote un volet roulant filaire avec un levier 3 positions, repéré par des flèches. Un verrouillage mécanique et électrique empêche d'alimenter en même temps la montée et la descente, ce qui protège le moteur. Elle est convertible en poussoir. Pour l'éclairage de la même pièce, associez un va-et-vient à levier.
Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement
Les 3 bornes automatiques acceptent de 1 × 1,5 à 2 × 2,5 mm² en rigide, souple ou multibrins. Calibre : 6 AX sous 250 V~. Le support se fixe par vis ou par griffes. Pour piloter plusieurs volets, lisez réaliser la centralisation des volets roulants. Voir tous nos mécanismes Odace.
Pour quel logement ?
Pour une maison ou un appartement équipé de volets roulants électriques, en construction neuve comme en rénovation.
Caractéristiques
Interrupteur ou poussoir volet roulant Odace à levier 3 positions blanc craie (réf. S920208)
- Fonction : Commande de volet roulant 3 positions (interrupteur ou poussoir)
- Actionneur : Levier, marquage flèches
- Sécurité : Verrouillage mécanique et électrique entre haut et bas
- Calibre : 6 AX – 250 V~, 50/60 Hz
- Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins
- Fixation : Par vis et griffes
- Dimensions : 74 × 74 × 46,8 mm (L × H × P)
- Profondeur d'encastrement : 27,2 mm
- Protection : IP21D – IK04
- Normes : EN 60669-1, NF
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S920208
- EAN : 3606487212676
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 27,2 mm.
Comment se raccorde-t-il ?
Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487212676
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
