Disjoncteur Schneider
Disjoncteur Schneider Resi9 et Acti9
Le disjoncteur protège un circuit contre les surcharges et les courts-circuits : chaque circuit du tableau a le sien. Son calibre dépend de la section du câble : 16 A pour l'éclairage en 1,5 mm², 20 A pour les prises en 2,5 mm², 32 A pour la plaque de cuisson en 6 mm². Schneider propose les Resi9 XE embrochables et les Resi9 XP peignables, en 1P+N de 2 à 32 A. La courbe C convient aux usages courants, la courbe D aux appareils à fort courant d'appel, comme un moteur. Pour le triphasé, il existe les Resi9 XP 3P+N et les Acti9 iDT40T. Chaque rangée se place en aval d'un interrupteur différentiel Schneider dans les tableaux électriques Resi9.
- Le calibre : de 2 à 32 A, selon le circuit et la section du câble.
- La courbe : C pour les circuits courants, D pour les forts courants d'appel.
- La gamme : Resi9 XE embrochable ou Resi9 XP peignable.

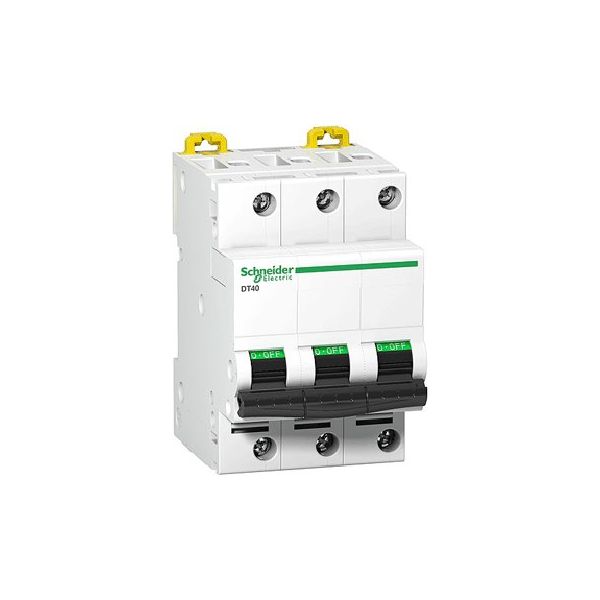

- Le triphasé : Resi9 XP 3P+N 10 à 32 A, Acti9 iDT40T courbe D.
Voir aussi les disjoncteurs différentiels Schneider, le pontage Schneider, les disjoncteurs moteur GV2 et tout le tableau électrique Schneider. À lire : quels disjoncteurs installer dans mon tableau, le tableau Schneider Resi9 et Resi9, le tableau revisité.
