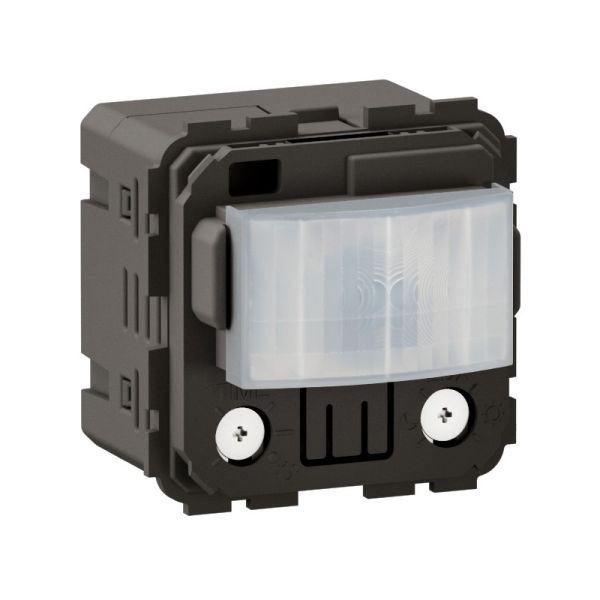

Détecteur mural Céliane avec Neutre - 3 fils - CM0051 Legrand

Le CM0051 est un détecteur de mouvement infrarouge passif, version avec neutre, 3 fils, de la gamme Céliane. Il se fixe au mur à la place d'un interrupteur et commande l'éclairage selon les passages. Pour le mettre en service, il faut le compléter d'un support universel Batibox, d'un enjoliveur et d'une plaque de finition.

Où le poser ?

Où l'installer ? Dans les lieux de passage où l'on a souvent les mains prises : couloir, entrée, escalier, cave, buanderie ou WC par exemple. Une hauteur de montage optimale de 1,2 m et une fonction d'éclairage de cage d'escalier.

Comment l'habiller ? Il faut prévoir :

1. Un support universel Batibox
2. Un enjoliveur blanc, au choix : sans dérogation manuelle (CB0050) ou avec dérogation manuelle ON/OFF (CB0051)
3. Une plaque de finition, de la collection Céliane.

Ce que vous y gagnez

• Un grand-angle. Le champ de détection atteint 170°, avec une portée maximale de 8 m en longueur et 6 m en largeur, pour une zone de présence de 32 m² maximum.
• Un remplacement simple. Grâce à son faible encombrement, il remplace facilement un interrupteur, et il est compatible avec une boîte de 30 mm de profondeur.
• Une commande polyvalente. Il pilote un large choix d'ampoules du marché : 500 W en LED ou fluocompacte, 2 000 W en halogène, ou 1 000 VA pour LED, fluocompactes, halogènes et tubes fluo avec ballast ferromagnétique ou électronique.
• Un réglage utile. La sensibilité et la luminosité de déclenchement sont réglables (de 5 à 1 275 lx), et la durée de marche va de 0,1 s à 30 min.
• Une fonction maître/esclave.
• Le confort et l'économie d'énergie (l'éclairage ne s'allume que quand il en est nécessaire.)

Caractéristiques du mécanisme CM0051 Legrand

• Gamme : Céliane
• Modèle : Détecteur de mouvement
• Technologie du capteur : Infrarouge passif
• Mode de pose : Encastré
• Montage mural : Oui
• Angle de balayage : 170°
• Nombre de zone de détection : 1
• Largeur de portée max. : 6 m
• Longueur de portée max. : 8 m
• Portée de présence max. : 32 m²
• Hauteur d'installation optimale : 1,2 m
• Angle de détection horizontal : 85°
• Plage de rotation du capteur : 0° en horizontale et 0° en verticale
• Entraxe de fixation horizontale (min-max) : 59,9-60,1 mm
• Fonction d'éclairage de la cage d'escalier : Oui
• Sensibilité ajustable : Oui
• Luminosité de déclenchement ajustable : Oui
• Luminosité de déclenchement (min-max) : 5-1275 lx
• Avec voyant : Oui
• Interrupteur automatique : Oui
• Tension nominale (Un) min-max : 110-240 V AC
• Fréquence (min-max) : 50-60 Hz
• Courant de veille : 0,06 mA
• Puissance de coupure max. : 2000 W
• Puissance max. de commutation LED : 500 W
• Adapté à la charge C : Oui
• Commandable à distance : Oui
• Neutre obligatoire : Oui
• Type de connexion : Borne à vis
• Capacité des bornes : 0,75 à 3 mm²
• Nature du fil : Souple ou rigide
• Durée de marche min. : 0,1 s
• Durée de marche max. : 30 min
• Commande auxiliaire possible : Oui
• Dimensions (L x H x P) : 45 x 45 x 43,3 mm
• Largeur d'encastrement : 40,5 mm
• Hauteur d'encastrement : 40,5 mm
• Profondeur d'encastrement : 24,6 mm
• Profondeur min. de la boîte à encastrer : 30 mm
• Matériau : Plastique (thermoplastique sans halogène)
• Indice de protection : IP20
• Température ambiance : -5 à 35°C
• Type de traitement de la surface : Non traité
• Traitement antimicrobien : Non
• Télécommande fournie : Non
• Régulateur de la lumière : Non
• Fonction alarme : Non
• Avec capteur acoustique : Non
• Commande HVAC : Non
• Marche forcée : Non
• Arrêt forcée : Non
• Spécial animaux : Non
• Protection au ras du mur : Non
• Avec détection du champ arrière : Non
• Interconnectable : Non
• Commutateur de pontage : Non
• Adapté pour une transmission sans fil : Non
• Auto-apprentissage de la fonction luminosité : Non
• Possibilité de cablage d'un variateur déporté : Non
• Adapté à un montage au plafond : Non
