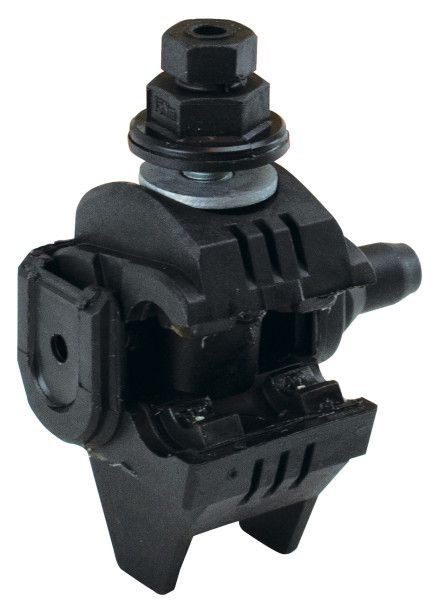

Connecteur de branchement à perforation d'isolant CBS/CT 70

Descriptif

Piquer un branchement sur le réseau aérien

Le connecteur Michaud CBS/CT 70 perce l'isolant du conducteur principal et du conducteur dérivé en un seul serrage, sans dénuder. Il est destiné aux branchements sur réseau aérien basse tension en conducteurs isolés torsadés : conducteur principal de 35 à 70 mm², conducteur dérivé de 16 à 35 mm². Pour un principal de 16 à 25 mm², voyez le CBS/CT 25.

Mise en œuvre selon Michaud

Introduisez le conducteur dérivé à fond dans le connecteur, positionnez-le sur le conducteur principal, puis serrez avec une clé 6 pans de 13 mm jusqu'à rupture de la tête fusible. La tête de 17 mm sert uniquement au démontage éventuel. Un ou plusieurs colliers solidarisent ensuite le dérivé sur le principal. La pose peut se faire sous tension mais hors charge, par du personnel compétent et dans les limites fixées par le gestionnaire du réseau.

Conformité

Le connecteur répond à la norme NF C 33-020 et porte le codet Enedis 67 37 640. Pour le côté branchement, voyez aussi le manchon de branchement démontable et nos câbles aluminium AR2V.

Caractéristiques

Connecteur de branchement à perforation d'isolant CBS/CT 70

• Type : Connecteur de branchement à perforation d'isolant
• Désignation : CBS/CT 70
• Conducteur principal : 35 à 70 mm²
• Conducteur dérivé : 16 à 35 mm²
• Serrage : Vis à tête fusible, clé 6 pans de 13 mm (tête de 17 mm pour démontage)
• Usage : Réseau aérien BT, conducteurs isolés torsadés
• Norme : NF C 33-020
• Codet Enedis : 67 37 640
• Référence fabricant : K323
• EAN : 3660835123236
