Coffret électrique Resi9 en saillie 2 rangées de 13 modules

Un coffret 2 rangées de 13 modules

Ce coffret Resi9 en saillie accueille jusqu’à 26 modules de 18 mm. Il est livré avec kit de marquage support bornier 2 plaque d'obturation bornier de terre 2 borniers de phase et neutre couvercle avant 2 rail Din 2 protection d'étiquette étiquette avec inscription. Pour choisir la taille, lisez notre article combien de rangées selon la taille de la maison.

Équipé pour le câblage

Borniers : 1 terre avec 24 sortants 2 phase / neutre avec 7 sortants (3 x 25 mm² + 21 x 4 mm² pour terre 2 x 35 mm² + 12 x 16 mm² pour phase / neutre). Le rail DIN accepte le peigne de raccordement, comme le peigne 13 modules, et les emplacements libres se ferment avec les obturateurs fractionnables.

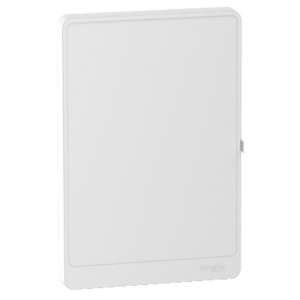

La porte se commande à part

Le coffret est livré sans porte : ajoutez la porte Styl 2 rangées assortie, et la serrure à clé si besoin. Retrouvez tous les modèles dans la catégorie coffrets électriques Schneider. Pour câbler vos circuits, retrouvez notre fil électrique rigide en 1,5, 2,5 et 6 mm².

Questions fréquentes

Caractéristiques techniques

Coffret électrique Resi9 en saillie 2 rangées de 13 modules (réf. R9H13402)

• Gamme : Resi9
• Type de produit : Enveloppe
• Courant nominal : 90 A
• Type de coffret : Coffret de répartition rangée 13
• Installation du coffret : Saillie
• Nombre de rangées horizontales : 2
• Équipements fournis : 1 x kit de marquage 1 x support bornier 2 x plaque d'obturation 1 x bornier de terre 2 x borniers de phase et neutre 1 x couvercle avant 2 x rail Din 2 x protection d'étiquette 1 x étiquette avec inscription
• Nombre de borniers : 1 terre avec 24 sortants 2 phase / neutre avec 7 sortants
• Départs du bornier répartiteur : 3 x 25 mm² + 21 x 4 mm² pour terre 2 x 35 mm² + 12 x 16 mm² pour phase / neutre
• Dimensions (L × H × P) : 252 × 375 × 108 mm
• Poids Net : 1335 g
• Couleur : blanc (RAL 9003)
• Degré de protection IP : IP30 sans porte
• Tenue aux chocs IK : IK08
• Normes : CEI 60670-1
• Garantie constructeur : 18 mois
• EAN : 3606480927904
• Référence : R9H13402

📄 Fiche constructeur : Schneider Electric R9H13402 (PDF) ↗

Spécifications techniques

La gamme Resi9 créé par Schneider vous permettra de personnaliser votre tableau électrique !

Pour une décoration parfaitement harmonieuse dans votre maison, vous pourrez choisir une porte en concordance avec l'appareillage électrique Odace. En effet, les coffrets Resi9 peuvent recevoir des portes blanches, transparentes, couleur bronze brossé, couleur bois nordique, couleur miroir ou même personnalisables !

Vous ne verrez plus votre tableau électrique comme avant !
