Cadre saillie 1 poste Appareillage saillie blanc

Composition conseillée

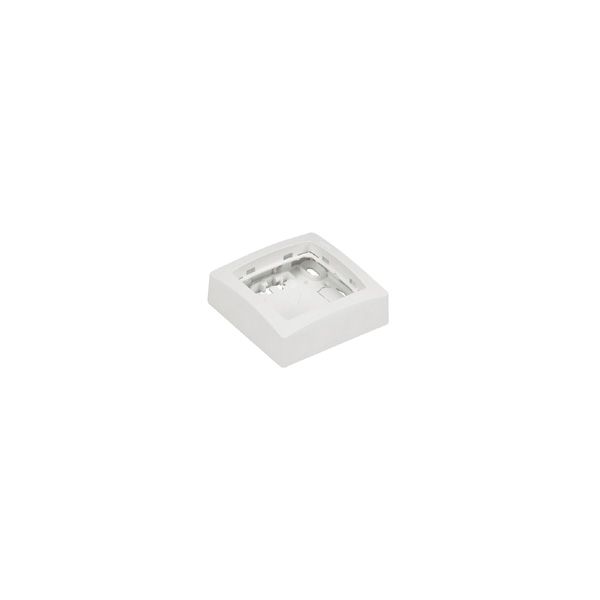

Cadre saillie 1 poste (086091), mécanisme composable de la gamme Appareillage saillie, par exemple la prise de courant 2P+T 16 A composable (réf. 086127L).

Pour quels mécanismes ?

Ce cadre accueille les mécanismes composables de l’appareillage saillie Legrand, que la marque destine à la rénovation. La gamme propose en composable ou en complet des commandes (interrupteurs, poussoirs, variateur, commandes de VMC et de volet roulant), des prises de courant, téléphone, télévision et informatique. Le cadre est de format 1 poste, soit 2 modules.

Arrivée des fils par l’arrière

Les fils arrivent par l’arrière du cadre. Des entrées défonçables acceptent jusqu’à 6 × 2,5 mm². Legrand précise que la gamme s’intègre facilement sur tous les murs grâce à sa finition blanche.

Dimensions et pose

Le cadre est carré : 72 mm de large, 72 mm de haut et 22 mm de profondeur. Il s’utilise indifféremment à l’horizontale ou à la verticale. Il s’agit d’un cadre apparent : Legrand précise qu’il ne convient pas au montage sur une boîte d’encastrement existante.

Matière et tenue

Le cadre est en thermoplastique blanc (RAL 9003), à la finition brillante, et sans halogène. Legrand annonce un indice de protection IP2X, qui protège contre les contacts directs, et une résistance aux chocs IK02. La température d’utilisation et d’installation va de -5 à 40 °C.

Fiche technique

Identité

• Cadre saillie 1 poste, appareillage saillie composable
• Référence 086091

Aspect et matière

• Thermoplastique blanc RAL 9003, finition brillante
• Sans halogène

Dimensions et capacité

• Largeur 72 mm, hauteur 72 mm, profondeur 22 mm
• 1 unité, 2 modules, forme carrée

Raccordement

• Arrivée des fils par l’arrière
• Entrées défonçables : jusqu’à 6 × 2,5 mm²
• Mécanismes composables livrés bornes ouvertes, 250 V

Pose

• Montage en saillie, sens horizontal et vertical
• Ne convient pas au montage sur une boîte d’encastrement existante

Tenue et usage

• Indice de protection IP2X, résistance aux chocs IK02
• Température d’utilisation et d’installation : de -5 à 40 °C
• Température de stockage : de -5 à 40 °C

Non fourni

• Mécanisme composable

Environnement

• Empreinte carbone de fabrication (A1-A3) : 0,0694 kg CO2 eq., selon les données RSE Legrand

Les points forts

• Un montage en saillie, sans encastrement
• Un cadre blanc de 72 × 72 mm qui accueille un mécanisme composable
• Une arrivée des fils par l’arrière
• Des entrées défonçables jusqu’à 6 × 2,5 mm²
• Une pose à l’horizontale comme à la verticale

Questions fréquentes

Quels mécanismes se montent dans ce cadre ?
Les mécanismes composables de l’appareillage saillie Legrand, par exemple la prise de courant 2P+T 16 A composable (réf. 086127L).

Le mécanisme est-il fourni ?
Non, le cadre est vendu seul : le mécanisme est à commander séparément.

Peut-on le poser sur une boîte d’encastrement ?
Non, Legrand indique que ce cadre apparent ne convient pas au montage sur une boîte d’encastrement existante.

Par où arrivent les fils ?
Par l’arrière du cadre, avec des entrées défonçables acceptant jusqu’à 6 × 2,5 mm².

Peut-on le poser à la verticale ?
Oui, il s’utilise indifféremment à l’horizontale ou à la verticale.

Existe-t-il des cadres pour les moulures ?
Oui, Legrand propose d’autres cadres pour monter l’appareillage dans les moulures et plinthes DLPlus ou le long des moulures.
