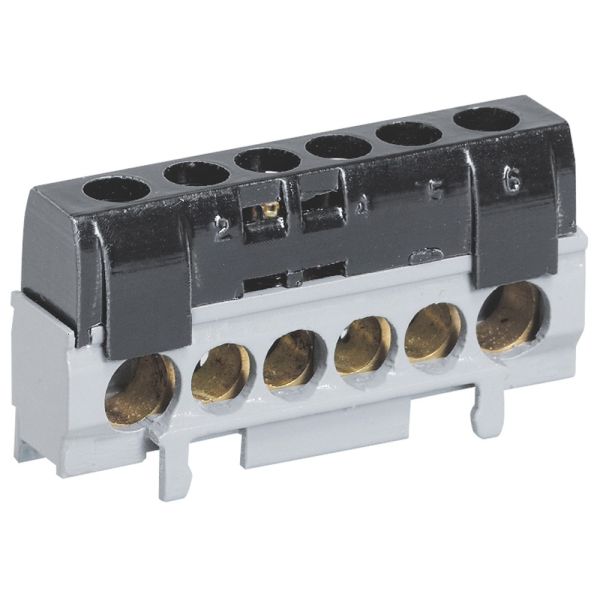

Bornier de répartition phase isolé IP2X 1 arrivée + 5 départs

Répartir la phase dans le tableau

Ce bornier de phase (noir) permet de répartir et de distribuer la phase dans le tableau électrique. Il est isolé IP2X et protégé par un capot de sécurité isolant. Il complète les autres accessoires de tableau Legrand.

Connexions et intensité

Il est composé de 1 borne d'arrivée (10 à 35 mm²) et 5 bornes de départ (6 à 25 mm²), pour une longueur de 62 mm. L'intensité maximale est de 100 A sous 400 V~ avec une arrivée de 25 mm², ou de 80 A sous 400 V~ avec une arrivée de 16 mm².

Une fixation polyvalente

Le bornier se fixe sur rail symétrique ou asymétrique, sur le support universel Legrand référence 004811, ou sur un barreau plat 12 × 2. Il est livré avec les vis desserrées, ce qui permet de le câbler directement.

Conformité et assortiment

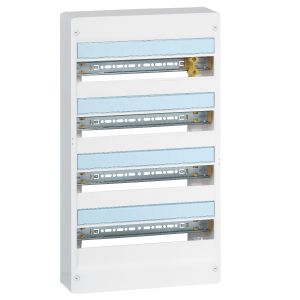

Le bornier est conforme à la norme IEC 60998-2-1. Pour repérer les conducteurs, Legrand le décline en trois couleurs : pensez au bornier de neutre 8 connexions et le bornier de terre 8 connexions pour compléter votre répartition. Les borniers se logent dans un coffret électrique Legrand.

Questions fréquentes

Combien de connexions propose ce bornier ?

Il propose 1 borne d'arrivée pour câble de 10 à 35 mm² et 5 bornes de départ pour câble de 6 à 25 mm².

Quelle intensité supporte-t-il ?

Jusqu'à 100 A sous 400 V~ avec une arrivée de 25 mm², et jusqu'à 80 A sous 400 V~ avec une arrivée de 16 mm².

Comment se fixe-t-il ?

Sur rail symétrique ou asymétrique, sur le support universel référence 004811 ou sur barreau plat 12 × 2.

Caractéristiques techniques

Bornier de répartition phase isolé IP2X 1 arrivée + 5 départs 004816

• Fonction : Répartition de la phase
• Couleur : Noir
• Longueur : 62 mm
• Connexions : 1 borne d'arrivée (10 à 35 mm²) et 5 bornes de départ (6 à 25 mm²)
• Intensité : 100 A max. 400 V~ (arrivée 25 mm²) – 80 A (arrivée 16 mm²)
• Protection : IP2X avec capot de sécurité isolant
• Fixation : Rail symétrique ou asymétrique, support 004811, barreau plat 12 × 2
• Norme : IEC 60998-2-1
• Garantie : 2 ans
• Référence : 004816
• EAN : 3245060048167

📄 Fiche constructeur : Legrand Bornier de répartition 004816 ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Respectez le code couleur : le bornier noir est réservé à la phase. Pour choisir vos conducteurs, voyez quelle couleur et quelle section de fil électrique.
