Quelle couleur et quelle section de fil électrique ?

Le fil électrique est régit par la norme NF C 15-100 autant pour sa section que pour sa couleur ! La norme NF C 15-100 est la bible de l'électricien. C'est elle, qui, en France, dicte ce que nous pouvons ou ne pouvons pas faire avec l'électricité. Voici ce qu'elle nous apprend sur le fil électrique...

Ce qu'il faut savoir avant de commencer...

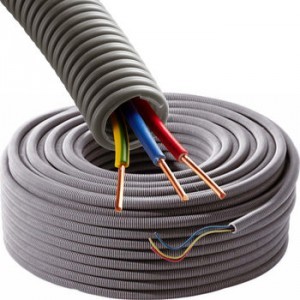

Le fil électrique utilisé dans les applications courantes (câblage de prise de courant, de va et vient...) des installations électrique destinées à un usage résidentiel est du fil rigide en cuivre H07VU. Ce fil électrique relie l'appareillage électrique au tableau de la maison, il passe par les cloisons, les combles ou la chape et il doit être gainé.

La section du fil électrique.

Selon l'application que vous avez à en faire, le fil électrique n'aura pas la même section.
Une prise de courant se câble avec du fil électrique de 2,5mm². Cela peut aussi se faire avec du câble électrique de 3 fils (phase, neutre et terre) qui sera appelé câble RO2V 3G2,5.
Pour un circuit éclairage, que ce soit pour relier la phase du tableau électrique à l'interrupteur, ou le neutre à l'ampoule, la section reste du 1,5mm².
Une plaque de cuisson, quand à elle, est protégée par un disjoncteur de 32A. Il faut donc l'alimenter avec du fil électrique en 6mm².
Dans tout les cas, la section est calculée en fonction des puissances installées. Par exemple derrière un disjoncteur 10A, le câblage se fait en 1,5mm², derrière un 16A ou un 20A, ce sera du 2,5mm²...

La couleur du fil électrique.

La norme impose la couleur du fil électrique du neutre qui doit être en bleu. Ainsi que celle de la terre qui doit être en vert/jaune. Ces couleur ne doivent être utilisé que pour ces applications. Même s'il n'y a pas de couleur imposée pour la phase, elle ne pourra pas être bleu ni vert/jaune.

Les autres couleurs ne sont pas imposées mais il y a quand même des habitudes chez les électriciens... Le fil électrique rouge est utilisé entre le disjoncteur et le premier interrupteur ou jusqu'à la prise. S'il y a des navettes entre des interrupteurs va et vient par exemple, on utilise généralement du violet ou de l'orange. Pour le retour lampe, le fil noir est installé habituellement par les électriciens.
Ces couleurs sont valables sur une maison neuve. Lorsque vous êtes en rénovation, si vous n'êtes pas certains que les couleurs correspondent alors il faut tester l'installation avec un multimètre approprié. Entre la terre et le neutre, la tension est égale à 0 volt, entre le neutre et la phase la tension est égale à 220 volts, et entre la phase et la terre la tension est égale à 220 volts.

Le fil électrique va mettre de la couleur sur votre chantier ! N'oubliez pas de faire attention à la provenance du câble, certains fils sont de moins bonne qualité que d'autres car ils ont été conçu avec du cuivre fondu et refondu... Pour la sécurité de votre installation, il est donc important de vous munir de fil électrique certifié NF.
